《2025年全优课堂九年级物理下册》

7. 如图为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时,它受力转动带动指针偏转,便可显示出电流的大小。下列与此工作原理相同的电器设备是 ( )

A. 电烙铁
B. 电铃
C. 发电机
D. 电动机

答案： 7.D　提示:电流表的制成原理是通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大，因此可以利用电流表指针的转动幅度来体现电路中电流的大小;电烙铁是利用电流的热效应制成的，与电流表的工作原理无关，故A项错误;电铃是利用电流的磁效应制成的，与电流表的制成原理无关，故B项错误;发电机是利用电磁感应现象制成的，与电流表的制成原理无关，故C项错误。

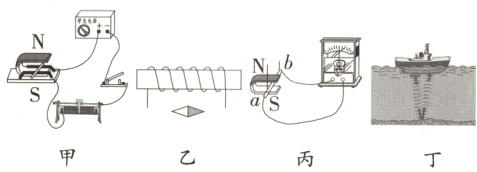

8. 如图1是我国具有世界先进水平的反潜巡逻机，机尾的“棍子”叫做磁异探测器，它能将潜艇经过的海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在,图2四幅图中,所涉及的物理原理与磁异探测器相同的是 ( )



A. 图甲可探究磁场对通电导体产生力的作用
B. 图乙可探究电流周围存在磁场
C. 图丙可探究磁能生电
D. 图丁利用超声波的反射制成声呐可测量海底深度

答案： 8.C　提示:由题可知，磁异探测器所涉及的物理原理为电磁感应现象;题图甲可探究磁场对通电导体产生力的作用，是电动机的原理，故A项不符合题意;题图乙的实验是探究通电螺线管周围存在磁场，运用了电流的磁效应，故B项不符合题意;题图丁是利用回声定位确定物体的位置，故D项不符合题意。

9. 根据磁极的磁性最强判断:若有A、B两个外形完全相同的钢棒,已知一个有磁性,另一个没有磁性,区分它们的方法是:将A的一端从B的左端向右端滑动,若在滑动过程中发现吸引力的大小不变,则说明 ______ 是有磁性的;若发现吸引力由大变小再变大,则说明 ______ 有磁性。

答案： 9.A　B

10. 如图所示,回形针处于静止状态,通电螺线管(电流方向见图)的下端为 ______ 极。回形针因处在通电螺线管所产生的 ______ 中而被磁化,它的上端为 ______ 极。

答案： 10.S磁场　N提示:由安培定则可知，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的那端为通电螺线管的N极，即上端为N端，下端为S极。回形针因处在通电螺线管所产生的磁场中被磁化，所以回形针被通电螺线管吸引,根据异名磁极相互吸引可知回形针的上端为N极。

11. 如图所示,当开关S闭合时,电路中 ______ (选填“绿灯”或“电铃”)工作。如果线圈电阻忽略不计,要使电磁铁的磁性增强,应将开关S接到 ______ (选填“1”或“2”)位置,或将滑动变阻器滑片P向 ______ (选填“左”或“右”)移动。

答案： 11.电铃　2左

12. 如图是一款能发电的魔方充电器，转动魔方时,它根据 ____________________ (选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”)的原理发电,这个过程 ______ 能转化为电能,产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的 ______ (选填“电源”或“用电器”)。

答案： 12.电磁感应　机械　电源　提示:转动魔方时，闭合电路的一部分导体在磁场中做切割磁感线运动，会产生感应电流，利用的是电磁感应现象;在发电的过程中，电能转化为机械能;魔方给移动设备充电时，魔方提供电能，相当于电路中的电源。

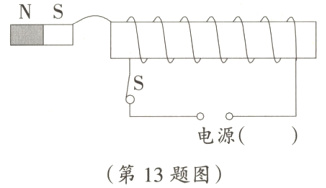

13. 如图所示,已画出永磁体与通电螺线管之间的磁感线分布情况中的一条，请标出:①磁感线的方向;②在括号中标出电源右侧的极性(用“+”或“-”表示)。

答案：
13.如下图所示
