17. 在变电站旁常常立有如图所示的警示牌，这样做的目的主要是提醒人们不能靠近高压带电体，从而避免发生__________触电。雷电是大气中剧烈的放电现象，云层与______之间的放电如果通过人体，能够立即致人死亡，所以雷雨天______(选填“可以”或“不可以”)在树下避雨。

答案： 高压电弧 大地 不可以

18. 小明家买了一台“220V 1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的多功能插座、标有“220V 10A”字样的两脚插头以及导线，组装了一个多孔的移动插座。请问：
(1)这台热水器与其他家用电器之间的连接方式是________；
(2)从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因：
①______________________________；
②______________________________。

答案：
(1)并联
(2)①插座：允许通过的最大电流小于热水器正常工作时的电流
②插头：两脚插头没有接地线

19. 将图中的两盏节能灯接入家庭电路中。要求：开关同时控制两盏灯，且开关闭合时两灯都能正常发光。

答案：
如下图所示

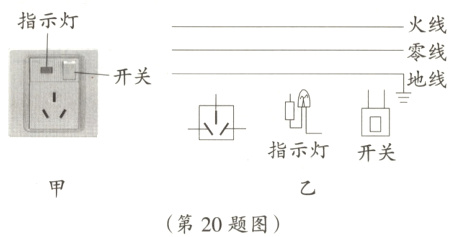

20. 如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在图乙中完成电路连接。

答案：
如下图所示

提示：指示灯损坏，开关闭合时，插座也能提供电压，说明指示灯与插座互不影响，是并联的；开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压，说明开关在干路上控制插座和指示灯，且开关应接在火线上；三孔插座的连接方法：上孔接地线，左孔接零线，右孔接火线。

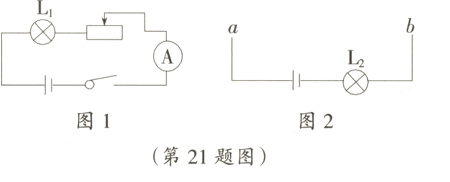

21.（限时4分钟）李明在接完如图1所示的电路，闭合开关后发现无论怎样移动滑动变阻器滑片的位置，小灯泡L₁都不亮。他想到了电工师傅在检查电路时所用的“查障器”，如图2所示，可以检查家庭电路中出现的故障。

（1）李明把塑料尺、金属回形针、铅笔芯、橡皮擦分别接在“查障器”的a、b两端，当接入__________或__________时，小灯泡会发光。

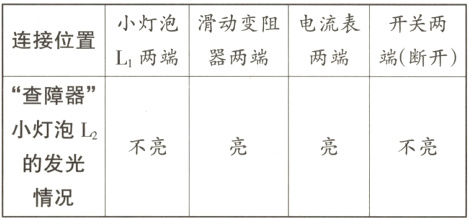

（2）李明把“查障器”的a、b端分别接入图1电路的不同位置，得到下表的实验结果。

由上述结果可判断电路的故障是____________________。
（3）李明想用“查障器”检查家中用电器的接地情况。他首先断开家庭电路的总开关，把要检查的用电器插头插入三孔插座，再把a端接在用电器的金属外壳上，b端接在地线上，灯亮则表示金属外壳接地良好。依你判断，这种方案________（选填“可行”或“不可行”）。

答案： （1）金属回形针 铅笔芯
（2）小灯泡 L₁ 断路
（3）可行
