1. 家庭电路的组成
(1)组成:两根进户线、__________、__________、__________、用电器、插座、开关、导线等。
(2)总开关:家庭电路需要修理时，必须断开总开关，可以保证施工人员的安全。
(3)保险装置:电流过大时，熔丝会熔化，从而切断电路，对用电器起到保护作用。

答案： 电能表 总开关 保险装置

2. 火线和零线
(1)火线和零线:进户线的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。__________在入户之前已经和大地相连。
(2)试电笔
①作用:辨别__________。
②构造:金属笔卡、氖管、电阻、金属笔尖。
③使用方法:手指按住__________，用笔尖接触被测导线。
④辨别原理:如果笔尖接触的导线是______，氖管就会发光;如果接触的是______，氖管不发光。

答案：
(1)零线
(2)火线和零线 笔卡 火线 零线

3. 三线插头和漏电保护器
(1)三线插头:插头里有三根线，除了连接火线和零线，插头上标着“E”的插脚连接的导线与用电器的__________相连，它的作用是万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
(2)三孔插座:左插孔接__________，右插孔接__________，与插头上标有“E”的插脚相应的上插孔与室外的__________相连。
(3)漏电保护器的作用:如果站在地上的人不小心接触了______线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起到保护作用。

答案：
(1)金属外壳
(2)零线 火线 大地
(3)火

1. 我国家庭电路中，电灯正常工作时的电压是______V，电灯与电灯之间是______联连接的，电灯所消耗的电能是远方的发电站通过______输送来的。

答案： 220 并 输电线

2. 关于家庭电路的室内电路组成顺序正确的是( )
A. 电能表、总开关、用电器、熔断器
B. 总开关、电能表、熔断器、用电器
C. 电能表、总开关、熔断器、用电器
D. 电能表、熔断器、总开关、用电器

答案： C

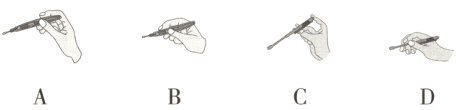

3. (多选)下图所示是使用试电笔来辨别家庭电路中的火线与零线的示意图，试电笔使用正确的是( )

答案： AC

4. (教材P108,T1高仿)如图,请把图中的开关S和灯泡L连在家庭电路的火线和零线之间。

答案：
如下图所示

提示：火线先过开关，再进入灯泡，零线直接进入灯泡。这样开关既能控制灯泡，并且在灯泡损坏时，断开开关，切断火线，更换灯泡比较安全。

5. 电冰箱已经是普遍使用的家用电器，如图所示是电冰箱的插头和插座。插头上标有字母______的导线要和电冰箱的金属外壳相连；电冰箱正常工作时，插头上标有字母L、N的两脚间的电压是______V。

答案： E 220
