《2025年全优课堂九年级物理下册》

1. 从如图所示的电能表中,可以获得的正确信息是 ( )

A. 电能表的读数为3 572 kW·h
B. 电能表转盘转过2 500转消耗电功率为1 kW
C. 电能表工作时允许通过的最大电流为20 A
D. 电能表的读数为357.2 J

答案： 1.C　提示：由题图可知，当前电能表的读数为$357.2kW\cdot h$，故A、D项错误；$2500r/(kW\cdot h)$表示每消耗$1kW\cdot h$的电能，电能表的转盘转2500转，故B项错误。

2. 将两只额定电压相同的小灯泡L₁、L₂并联在电路中,如图所示。闭合开关后,发现灯L₁较亮,灯L₂较暗,其原因是 ( )

A. 灯L₁额定功率较大
B. 灯L₂两端电压较大
C. 灯L₂的电阻较大
D. 通过灯L₁的电流较大

答案： 2.D　提示：灯$L_1$较亮，灯$L_2$较暗，说明灯$L_1$的实际功率大于灯$L_2$的实际功率，因两灯并联，所以两灯两端的电压相同，根据公式$P = \frac{U^{2}}{R}$可知，电阻越大，实际功率越小，说明灯$L_1$的电阻小于灯$L_2$的电阻。

3. 如图所示的电路中,移动滑动变阻器的滑片,电压表的示数从6 V变为5 V,电流表的示数变化了0.2 A,则该定值电阻所消耗功率的变化量为 ( )

A. 0.2 W
B. 1.0 W
C. 1.2 W
D. 2.2 W

答案： 3.D　提示：由题意可知，电压表的示数变小，则通过该定值电阻的电流减小，可知电流表的示数减小，滑动变阻器的阻值变大，滑片向右移动，移动滑动变阻器的滑片前，$R=\frac{6V}{I}$，移动滑片后，$R = \frac{5V}{I - 0.2A}$；两式联立解得$I = 1.2A$，则$\Delta P_{R}=6V\times1.2A - 5V\times(1.2A - 0.2A)=2.2W$。

4. 如图所示是电阻甲和乙的U - I图象,下列说法正确的是 ( )

A. 甲的阻值保持10 Ω不变
B. 乙的阻值保持20 Ω不变
C. 甲、乙并联在电路中,当电源电压为2 V时,电路总电流为0.3 A
D. 甲、乙串联在电路中,当电路电流为0.2 A时,电路总功率为0.6 W

答案： 4.C提示：由题中图象可知，甲图线对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化；且当甲电阻两端的电压为2V时，对应的电流为0.1A，故$R_{甲}=\frac{2V}{0.1A}=20\Omega$，故A、B项错误；甲、乙并联，电源电压为2V时，甲、乙两端电压都为2V，由题中图象可知，$I_{甲}=0.1A$，$I_{乙}=0.2A$，故干路电流$I = I_{甲}+I_{乙}=0.1A + 0.2A = 0.3A$，故C项正确；甲、乙串联在电路中时，$I' = 0.2A$，由题图可知$U_{甲}=4V$，$U_{乙}=2V$，则电源电压$U = U_{甲}+U_{乙}=4V + 2V = 6V$，故电路消耗的总功率为$P = UI' = 6V\times0.2A = 1.2W$，故D项错误。

5. 如图所示电路,电源电压恒定,R₁为定值电阻,R₂为滑动变阻器。闭合开关S后,滑动变阻器滑片P自b向a移动的过程中 ( )

A. 电流表A的示数变大,电压表V的示数变小
B. 电流表A的示数变大,电压表V的示数变大
C. R₁消耗的电功率变小
D. 电路消耗的总功率不变

答案： 5.A　提示:滑动变阻器滑片P自b向a移动的过程中，接入电路的电阻变小，电路总阻值变小，则电路中电流变大,电流表示数变大,根据U=IR可知,定值电阻R，两端的电压变大,根据P=UI可知R消耗的电功率变大;根据串联电路的电压特点可知滑动变阻器两端的电压变小，即电压表的示数变小;根据P=UI可知电路消耗的总功率变大。

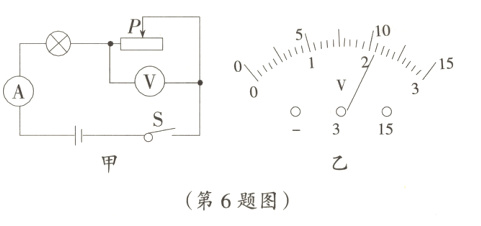

6. 某同学利用图甲所示的电路测量小灯泡的电功率。电路中电源电压保持4.5 V不变,灯泡上标有“3 V 1 W”字样。闭合开关,将滑片P滑到某一位置时,电压表的指针指示的位置如图乙所示。下列说法错误的是 ( )

A. 灯泡的额定功率为1 W
B. 灯泡正常发光时的电阻为9 Ω
C. 灯泡的实际功率为0.64 W
D. 此时灯泡和滑动变阻器接入电路的阻值之比为8:7

答案： 6.C　提示：由“$3V\ 1W$”可知，灯泡的额定功率为1W，正常发光时的电阻$R=\frac{U^{2}}{P}=\frac{(3V)^{2}}{1W}=9\Omega$；若电压表选$0\sim15V$量程，则题图乙中的示数为10.5V；若电压表选$0\sim3V$量程，则题图乙中的示数为2.1V，因为电源电压为4.5V，所以电压表使用的是$0\sim3V$量程，示数为2.1V；此时灯泡两端的电压$U_{L}=U - U_{滑}=4.5V - 2.1V = 2.4V$，若灯泡的电阻不变时，此时灯泡的实际功率$P_{实}=\frac{U_{L}^{2}}{R_{L}}=\frac{(2.4V)^{2}}{9\Omega}=0.64W$，因灯泡的电阻一般会随温度的升高而变大，所以灯泡实际功率不等于0.64W；此时灯泡与滑动变阻器接入电路的阻值之比$\frac{R_{L}}{R_{滑}}=\frac{U_{L}}{U_{滑}}=\frac{2.4V}{2.1V}=\frac{8}{7}$。

7. 如图是一顶太阳能风扇凉帽,凉帽的顶部装有一个太阳能电池板,帽檐装有一个小型电风扇。电池板在太阳光的照射下,将______能转化为电能,驱动电风扇工作。电风扇工作时的电压为1.2 V,电流为50 mA,若电风扇正常工作了1 h,电流做功为______ J。

答案： 7.太阳　216

8. 电能表是用于测量用户消耗电能的仪表,如图所示,如果电能表的示数由图中值变成54692,则这段时间该用户消耗的电能是______度,这些电能可供一盏标有“220 V 40 W”字样的白炽灯连续正常工作______小时。

答案： 8.4 100 提示：这段时间该用户消耗的电能是$W = 5469.2kW\cdot h - 5465.2kW\cdot h = 4kW\cdot h$；可供白炽灯连续正常工作时间$t=\frac{W}{P}=\frac{4kW\cdot h}{0.04kW}=100h$。
