《2025年全优课堂九年级物理下册》

6. 如图所示的三孔插座，接地线的孔应是( )

A. “1”
B. “2”
C. “3”
D. 随便哪一孔都可以

答案： A

7. 下面有关家庭电路的一些说法中，不正确的是( )
A. 开关接在火线和用电器之间或零线和用电器之间都可以
B. 家用电器是并联在电路中的
C. 电能表是装在家庭电路的干路上的
D. 使用试电笔时要用手接触笔尾金属体

答案： A 提示：开关接在火线和用电器之间与接在零线和用电器之间都能控制用电器，但是接在火线和用电器之间，当开关断开时，能切断火线；接在零线和用电器之间，开关断开时，用电器仍连接着火线，不安全。

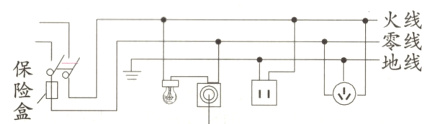

8. 如图是小红设计的家庭电路的电路图，关于此电路图，下列分析错误的是( )

A. 保险盒接法错误，保险盒应该改装到火线上
B. 开关和灯泡接法正确，开关接在零线上更安全
C. 两孔插座接法错误，其左端导线应接在零线上
D. 三孔插座接法正确，使用冰箱时，插头应插在三孔插座上

答案： B 提示：电灯开关安装在零线和用电器之间，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电事故，故 B 项错误。

9. 在许多家庭电路的配电箱中都有空气开关和漏电保护器，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路，下列情况可能使漏电保护器切断电路的是( )
A. 用电器断路
B. 用电器金属外壳没有接地
C. 电路中没有安装保险盒
D. 小孩站在地上，手接触插座上与火线相连接插孔的金属体

答案： D

10. 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是____联，用如图所示试电笔来辨别家庭电路的火线和零线时，当笔尖接触导线时，若氖管发光，则该导线是____线。

答案： 并 火

11. 请用笔画线代替导线，将图中的连有开关的电灯和三孔插座接入家庭电路中。

答案：
如下图所示

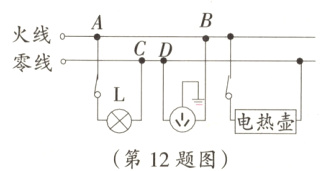

12. (陕西中考)如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用试电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是( )

A. 插座短路
B. 电热壶短路
C. AB间断路
D. CD间断路

答案： D 提示：电灯仍正常工作，说明 A、C 左边的火线、零线均正常；而把试电笔分别插入三孔插座的左右两孔，氖管均发光，说明火线正常，而零线出现断路现象，因此是 CD 间发生了断路。
