《2025年全优课堂九年级物理下册》

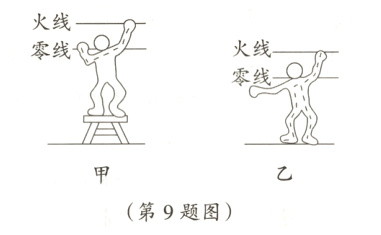

9. 如图所示，是两种常见的低压触电事故，对于电路中的空气开关和漏电保护器的作用，以下说法正确的是( )

A. 发生甲图触电时，漏电保护器会迅速切断电流
B. 发生乙图触电时，漏电保护器会迅速切断电流
C. 发生甲图触电时，空气开关会自动切断电路
D. 发生乙图触电时，空气开关会自动切断电路

答案： B

10. 如果高压线断了，落在地上，那么不要靠近，更不能用手去捡，应该派人看守，并赶快找电工处理，这是因为( )
A. 靠近会造成跨步电压触电
B. 高压线会把人吸过去
C. 靠近会造成高压电弧触电
D. 高压线会把人弹出去

答案： A 提示：如高压线落到地面，人靠近时会造成跨步电压触电，故要派人看守现场，并迅速找电工师傅来处理。

11. 如图所示，小丽将试电笔的笔头插入已接通电源的双孔插座的一个插孔内，此时氖管发光，说明笔尖接触的是______(选填“零”“火”或“地”)线。

答案： 火

12. 家庭电路中“超负荷”是指电路中电流过大，为避免这种情况，会在电路中安装保险丝，家庭电路用的保险丝应______在电路中，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较______。

答案： 串联 低

13. 为了防止电流过大将用电器核心部件烧毁，很多用电器都装有“保险管”，如图甲、乙是两个熔断电流分别为“10A”和“20A”的某种型号“保险管”的截面图(保险丝的材料相同)，那么______图保险管的熔断电流为“10A”，理由是它的保险丝电阻较______(选填“大”或“小”)。

答案： 乙 大

14. 用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路______，使空气开关跳闸。在家庭电路中，冰箱、电视机、电脑、电灯等用电器之间是______联的。家庭电路触电事故都是人体直接或间接接触______线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与______相连，不致对人造成伤害。

答案： 短路 并 火 大地

15. 家庭电路中，控制用电器的开关应该连接在______(选填“零线”或“火线”)和用电器之间。如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点不发光，说明D、E间______。

答案： 火线 断路

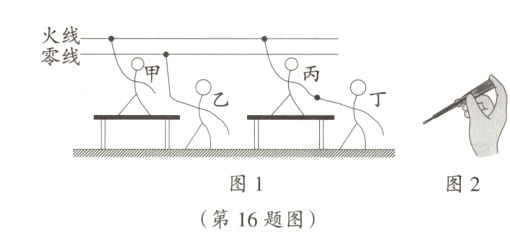

16. 如图1所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手用金属棒接触到零线；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙。则四人中，__________会触电。若图1中，乙和丙均是如图2握试电笔与导线接触，则二人中，______的试电笔氖管能发光。

答案： 丙、丁 丙 提示：甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手用金属棒接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。由于乙握试电笔接触的是零线，所以试电笔的氖管不发光，而丙握试电笔接触的是火线，故丙手中的试电笔氖管会发光。
