《2025年全优课堂九年级物理下册》

1.安装在小高家中的电能表如图所示，下列说法正确的是　　　　　　　(　　　)
　　　　　　　　　　　　
A.小高家已经消耗的电能为2508.6J
B.此电能表转盘每小时最多能转过3600转
C.此电能表的额定最大电流是20A
D.此电能表转得越快表明消耗电能越多

答案： 1.C 提示：电能表示数的单位是“kW·h”，题图中电能表表示小高家已经消耗的电能为 2508.6 kW·h，故 A 项错误；3600 r/(kW·h)是指每消耗 1 kW·h 的电能，电能表的转盘转 3600 转，不是表示此电能表转盘每小时最多能转过 3600 转，故 B 项错误；电能表转得越快表明一定时间内消耗电能越多，即消耗电能越快，故 D 项错误。

2.甲灯标有“220V　100W”,乙灯标有“110V 100W”,当它们都正常发光时，在相同时间内消耗电能的情况是　　　　　　　　　(　　　)
　A.乙灯多　　　　　　B.一样多
　C.甲灯多　　　　　　D.不能确定

答案： 2.B 提示：甲、乙两灯都正常发光时，也就是都在各自的额定电压下工作；因为甲、乙两灯的额定功率相同，工作时间相同，由 W = Pt 可知，甲、乙消耗的电能相同。

3.在学习了电动机的相关知识后，课外活动小组的同学们购买了几个小电动机,拆开了其中一个小电动机,认认真真地观察和研究它的内部构造,并测得该电动机的电阻为1Ω,当该小电动机两端电压为3V时正常工作，通过它的电流为0.3A。下列判断正确的是(　　　)
　A.小电动机正常工作时,10s内消耗的电能为9J
　B.小电动机正常工作时,电功率为9W
　C.小电动机正常工作时,10s内产生热量9J
D.小电动机正常工作时，只把电能转化为机械能

答案： 3.A 提示：小电动机正常工作时，10 s 内消耗的电能：W = UIt = 3 V×0.3 A×10 s = 9 J，故 A 项正确；小电动机正常工作时，电功率：P = UI = 3 V×0.3 A = 0.9 W，故 B 项错误；小电动机正常工作时，10 s 内产生热量：Q = I²Rt = (0.3 A)²×1 Ω×10 s = 0.9 J，故 C 项错误；小电动机正常工作时，把电能转化为机械能和内能，故 D 项错误。

4.如图所示的电路中,a、b、c是三只电表(电压表或电流表),闭合开关S,标有“3V　1.5W”的灯泡L正常发光,标有“6V　3W"的灯泡L发光较暗。若不考虑温度对灯丝电阻的影响,下列说法正确的是　　　　　　　(　　　)

　A.电表a为电流表,且示数为1A
　B.电表b为电压表,且示数为3V
C.电表c为电流表，且示数为0.25A
D.闭合开关S,电路消耗的总功率为2.25W  　　

答案： 4.D提示：由 P = UI 可得，两灯泡正常发光时的电流分别为 I₁ =$\frac{P₁}{U₁}= \frac{1.5 W}{3 V} $= 0.5 A，I₂ =$\frac{P₂}{U₂}\) = \(\frac{3 W}{6 V}$ = 0.5 A，由 I = $\frac{U}{R}$可得，灯泡 L₂ 的电阻：R₂ = $\frac{U₂}{I₂} = \frac{6 V}{0.5 A}$ = 12 Ω；因灯泡 L₁ 正常发光，灯泡 L₂ 发光但较暗，所以通过 L₁、L₂ 的电流不相等，L₁ 与 L₂ 应并联，则 a 是电流表，b 是电流表，c 是电压表，故 B、C 项错误；此时电流表 a 测干路电流，电流表 b 测 L₂ 支路的电流，电压表 c 测电源的电压，因并联电路中各支路两端的电压相等，且灯泡 L₁ 正常发光，所以电源电压 U = U₁ = 3 V，即电压表 c 的示数为 3 V；此时通过 R₂ 的电流：I₂' =$\frac{U}{R₂}=\frac{3 V}{12 Ω}$ = 0.25 A，因并联电路中干路电流等于各支路电流之和，所以干路电流表 a 的示数：I = I₁ + I₂' = 0.5 A + 0.25 A = 0.75 A，故 A 项错误；电路消耗的总功率：P = UI = 3 V×0.75 A = 2.25 W，故 D 项正确。

5.在如图所示的电路中，电源电压不变，当开关SS都闭合时,电压表V、V2的示数之比为5:3;当开关S闭合,S2断开时,电压表V、V2的示数之比为3:2。在后一种情况下,全部通电时间内,电阻R1与R2产生的热量之比为(　　　)
　
A.2:1　　B.1:3　　　C.3:2　　　D.2:3

答案： 5.D提示：当开关 S₁、S₂ 都闭合时，R₁ 与 R₂ 串联，电压表 V₁ 测电源的电压，电压表 V₂ 测 R₂ 两端的电压，因串联电路中各处的电流相等，且总电阻等于各分电阻之和，所以由$ I =\frac{U}{R}$可得，$\frac{U_{V₁}}{U_{V₂}} =\frac{I₁(R₁ + R₂)}{I₁R₂} = \frac{R₁ + R₂}{R₂} = \frac{5}{3}$，解得：$\frac{R₁}{R₂} = \frac{2}{3}$；当开关 S₁ 闭合，S₂ 断开时，电压表 V₁ 测电源的电压，电压表 V₂ 测 R₂ 和 R₃ 两端的电压之和，因串联电路中各处的电流相等，所以由 Q = I²Rt 可得，相同通电时间内电阻 R₁ 与 R₂ 产生的热量之比：$\frac{Q₁}{Q₂} =\frac{I²R₁t}{I²R₂t}= \frac{R₁}{R₂} = \frac{2}{3}$。

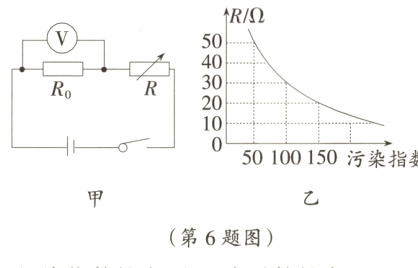

6.如图甲所示是某校九年级的同学们在参加“中学生物理科技创新大赛”时，设计的空气质量监测仪的原理图。电源电压恒为3V,R0 为10Ω的定值电阻,R为可以感知空气污染指数的可变电阻,其阻值随污染指数变化的情况如图乙所示。用电压表示数反映污染指数,污染指数在50以下为空气质量优,50~100之间为空气质量良，101~150为轻微污染,151~200为轻度污染,201~250为中度污染,251~300为轻度重污染,300以上为重度污染，以下分析正确的是　(　　　)
　
A.污染指数越小，电压表示数越大
B.当电压表示数为1V时，属于轻微污染
C.污染指数越大,电路中消耗的总功率越小
D.污染指数为50时，电压表的示数为2.5V

答案： 6.B提示：由题图甲可知，两电阻串联，电压表测定值电阻 R₀ 两端的电压；由题图乙可知，污染指数越小，可变电阻的阻值越大，根据串联电路的分压特点可知，可变电阻分得的电压越大，定值电阻分得的电压越小，即电压表示数越小，故 A 项错误；电压表示数为 1 V 时，电路中的电流：I = $\frac{U₀}{R₀} = \frac{1 V}{10 Ω}$ = 0.1 A，由串联电路电压的规律可知，可变电阻两端电压：Uₐ = U - U₀ = 3 V - 1 V = 2 V，此时可变电阻的阻值：R =$\frac{Uₐ}{I} = \frac{2 V}{0.1 A}$ = 20 Ω，由题图乙可知，此时污染指数为 150，属于轻微污染，故 B 项正确；由题图乙可知，污染指数越大，可变电阻的阻值越小，总电阻越小，根据 P = UI = $\frac{U²}{R}$可知电路中消耗的总功率越大，故 C 项错误；由题图乙可知，污染指数为 50 时，可变电阻连入电路中的阻值为 50 Ω，此时电路中的电流：I' = $\frac{U}{R₀ + R'} = \frac{3 V}{10 Ω + 50 Ω}$ = 0.05 A，根据欧姆定律可得此时电压表的示数：U₀' = I'R₀ = 0.05 A×10 Ω = 0.5 V，故 D 项错误。
