《2025年全优课堂九年级物理下册》

1. 下列说法中正确的是 ( )
A. 磁感线能形象地描述磁场,它和磁场都是真实存在的
B. 小磁针的S极在某点所受磁场力的方向，跟该点磁感线的方向相同
C. 地磁场的北极在地理的北极附近
D. 电流周围存在着磁场

答案： 1.D　提示:磁感线能形象地描述磁场，但磁感线不是真实存在的，是为了研究磁场方便而假想的曲线，故A项错误;小磁针在磁场中静止时，N极所指的方向就是该点磁场的方向，故B项错误;地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近，故C项错误。

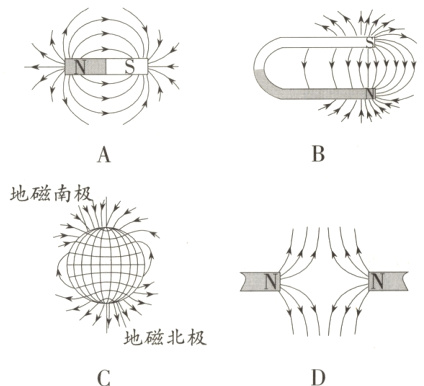

2. 在下列描述磁场的各图中错误的是 ( )

答案： 2.B　提示:磁体外部磁感线应由N极指向S极，题图B画反了，故B项错误。

3. 实验室有一个旧的直流电源,其输出端的符号模糊不清,无法分辨正、负极。小明设计了下面判断电源两极的方法。在桌面上放一个小磁针,在磁针东面放一个通电螺线管,如图所示。闭合开关后，磁针指南的一端向东偏转。下述判断正确的是 ( )

A. 通电螺线管左端为N极,电源A端为正极
B. 通电螺线管左端为N极,电源A端为负极
C. 通电螺线管左端为S极,电源B端为正极
D. 通电螺线管左端为S极,电源B端为负极

答案： 3.B　提示:闭合开关后，小磁针指南的一端(S极)向东(即右)偏,说明螺线管的左端是N极，右端是S极。因此，在螺线管中外面显示的导线中的电流方向是向上的，即电源的B端是正极,A端是负极。

4. 如图为小明同学在课堂上绕制的电磁铁,制好后发现该电磁铁只能吸引一枚曲别针,他想用该电磁铁吸引更多的曲别针，则下列措施不能达到目的的是 ( )

A. 换用电压更高的电源
B. 增加线圈的匝数
C. 对调电源的正、负极的接线位置
D. 在通电螺线管中插入更粗的铁芯

答案： 4.C　提示:对调电源的正、负极后只能改变电磁铁的磁极方向，不能增强磁性，故不能达到目的。

5. 如图所示,是用压敏电阻R(受压力影响阻值会发生变化的电阻)和电磁继电器组成的报警装置的示意图,压敏电阻R受到重压后,其阻值会减小,将发生的变化是 ( )

A. 电磁继电器控制电路中的电流减小
B. 电磁继电器控制电路断开
C. 当电阻减小到某特定值时,电磁铁的磁性增强足以吸引下衔铁,L发光
D. 当电阻减小到某特定值时,电磁铁的磁性减弱使得衔铁能复位,L发光

答案： 5.C　提示:压敏电阻R受到重压后，其阻值会减小，则电磁铁中的电流会增大，电磁铁的磁性增强，当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁,L发光。

6. 一矩形线圈放在蹄形磁铁的两极之间,刚通电时在磁场作用下扭转方向如图甲所示。现将该线圈放在图乙所示的蹄形螺线管间,a、b为螺线管与电源的接口。某同学进行了如下四次操作：
①a接正极、b接负极,线圈中通与图甲电流方向相同的电流
②b接正极、a接负极,线圈中通与图甲电流方向相同的电流
③a接正极、b接负极,线圈中通与图甲电流方向相反的电流
④b接正极、a接负极,线圈中通与图甲电流方向相反的电流
线圈刚通电时扭转方向与图甲所示的扭转方向相同的是 ( )


A. ①和③
B. ②和④
C. ①和④
D. ②和③

答案： 6.D　提示:若题图乙中a接正极、b接负极，根据安培定则知蹄形螺线管左端为S极，与题图甲的磁场方向相反，若线圈中通与题图甲电流方向相同的电流，线圈刚通电时扭转方向与题图甲所示的扭转方向相反;若线圈中通与题图甲电流方向相反的电流，线圈刚通电时扭转方向与题图甲所示的扭转方向相同;若题图乙中b 接正极、a接负极，根据安培定则知蹄形螺线管左端为N极，与题图甲的磁场方向相同，若线圈中通与题图甲电流方向相同的电流，线圈刚通电时扭转方向与题图甲所示的扭转方向相同;若线圈中通与题图甲电流方向相反的电流，线圈刚通电时扭转方向与题图甲所示的扭转方向相反。
