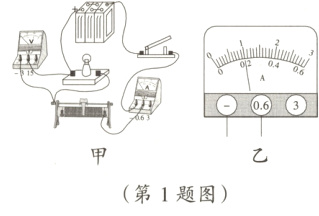

1. 小莉用电压表和电流表测定2.5V灯泡的额定功率。实验过程，符合操作要求。闭合开关，将滑动变阻器的滑片P移至如图所示的位置时，灯泡正常发光，则电压表示数一定是______V，电流表的示数如图乙所示，则电流表示数是______A，灯泡的额定功率是______W。

答案： 2.5 0.2 0.5

2. 小华同学在“测定小灯泡的电功率”实验中，所用的滑动变阻器上标有“50Ω 2A”字样，小灯泡标有“0.3A”字样，他按如图所示电路图正确连接好实验电路，闭合开关便记下两表的示数分别为2V、0.2A。接着移动滑片P，当滑动变阻器的滑片P移动到中点时小灯泡恰好正常发光。由此可知小华所用的电源电压为______V，小灯泡的额定电压是______V，小灯泡的额定功率为______W。小灯泡正常发光时的电阻是______Ω。

答案： 12 4.5 1.35 15 提示:连接好实验电路，由题图可知，闭合开关时滑动变阻器连入电路的电阻为50Ω，灯泡两端的电压为2V，通过灯泡和滑动变阻器的电流为0.2A，则滑动变阻器两端的电压$U_{R}=IR = 0.2A×50Ω = 10V$，故电源电压$U = 2V + 10V = 12V$；当滑动变阻器的滑片P移动到中点时，小灯泡恰好正常发光，滑动变阻器连入电路的电阻为25Ω，通过灯泡和滑动变阻器的电流为0.3A，则滑动变阻器两端的电压$U_{R}'=I'R' = 0.3A×25Ω = 7.5V$，则灯泡的额定电压$U_{L额}=12V - 7.5V = 4.5V$，故灯泡的额定功率$P_{额}=U_{L额}I' = 4.5V×0.3A = 1.35W$，灯泡正常发光时的电阻$R_{L}=\frac{U_{L额}}{I'}=\frac{4.5V}{0.3A}=15Ω$。

3. 某校两个实验小组在测定小灯泡电功率的实验中，被测小灯泡的额定电压为2.5V。实验桌上提供有如下器材：电源(电压6V且恒定不变)、电流表、电压表、开关、滑动变阻器(50Ω 1A)各一只，导线若干。

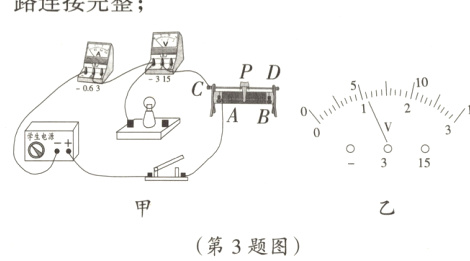

(1)晓松同学所在实验小组利用如图甲所示的电路进行实验。
①用笔画线代替导线，将图甲所示的实物电路连接完整；

②连接电路时，开关应该________；
③闭合开关，移动滑动变阻器的滑片P的过程中，观察到电流表示数几乎接近最大值时，小灯泡仍然不亮，且电压表无示数，其原因可能是________________；
④排除故障后，闭合开关，移动滑片P至电压表的示数如图乙所示，其读数为______V。要使小灯泡正常发光，滑片P应向______(选填“A”或“B”)端移动；

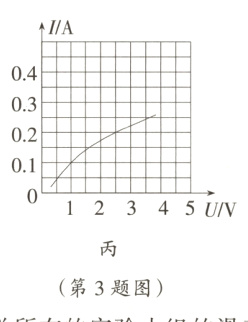

⑤多次改变滑片P的位置，获得多组对应的电压、电流值，并绘制出如图丙所示的图象。由图象可知，小灯泡的额定功率是______W。

(2)晓丽同学所在的实验小组的滑动变阻器已损坏(其他器材和规格不变)，老师提供了另一只滑动变阻器(10Ω 1A)，小组同学讨论后发现，若要继续用已连接完整的图甲所示电路来测出小灯泡的额定功率，至少还要在原电路中______(选填“串”或“并”)联一个______Ω的电阻。

答案：

(1)①如下图所示
　　
②断开　③小灯泡短路
④1.1 A　⑤0.5
(2)串　7.5
提示:
(1)①由题图可知，小灯泡未连入电路，电压表要与小灯泡并联;②为保护电路，连接电路时，开关应断开;③电流表有示数说明电路为通路，电压表无示数说明电压表被短路，即小灯泡短路;④由题图甲可知，电压表的量程为0~3V，则电压表示数为1.1V，为使小灯泡正常发光，应使小灯泡两端电压为额定电压，即要增大小灯泡两端电压，减小滑动变阻器分得的电压，根据串联分压原理，应减小滑动变阻器连入电路中的电阻大小，所以应使滑动变阻器的滑片向A端移动;⑤由题图丙可知，小灯泡两端电压为2.5V时，通过小灯泡的电流$I = 0.2A$；小灯泡的额定功率$P = UI = 2.5V×0.2A = 0.5W$。
(2)小灯泡正常工作时的电阻$R_{L}=\frac{U}{I}=\frac{2.5V}{0.2A}=12.5Ω$，电路的总电阻$R=\frac{U_{总}}{I}=\frac{6V}{0.2A}=30Ω$，当滑动变阻器的全部电阻连入电路中时，根据串联电路电阻的特点，$R' = 12.5Ω + 10Ω = 22.5Ω$，因$R'＜R$，应串联定值电阻，串联的定值电阻阻值至少为$R_{定}=R - R' = 30Ω - 22.5Ω = 7.5Ω$。
