《2025年全优课堂九年级物理下册》

15. 如图,只闭合开关 S,风扇 M 工作;只闭合开关$S_1$,灯泡和风扇 M 都不工作;同时闭合开关 S、$S_1$,风扇 M 和灯泡都工作。请用笔画线代替导线把电路连接完整。

答案：
如下图所示
　　

16. (限时 5 分钟)小雷想知道小灯泡的亮暗程度与什么因素有关, 于是找来额定电流小于 0.6 A, 额定电压是 2.5 V 的灯$L_1$和额定电压是 3.8 V 的灯$L_2$,先后接在电源电压恒为 6 V 的电路中,按照如图所示的电路开始探究。

(1)连接好电路后闭合开关,灯$L_1$几乎不发光,移动滑片 P 也不能改变灯的亮度,原因是滑动变阻器 ______ 。
(2)请将记录数据时遗漏的物理量和单位填入表格的空格处。
|次数|电压/V|____|实际功率/W|电阻/Ω|
|----|----|----|----|----|
|1|1.6|0.20|0.32|8.00|
|2|2.5|0.24|0.60|10.42|
|3|2.8|0.26|0.73|10.77|
(3)小雷注意到灯$L_1$的亮度变化是:第二次比第一次亮,第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮,它的实际功率越 ______ 。
(4)用$L_2$替换$L_1$重复上面的实验时,需要改变 ______ 表的量程,一组的同学按同一电路连接好最后一根导线,灯泡立即发出明亮耀眼的光,并很快熄灭,检查后发现连线正确,请你找出实验中操作不当之处 ______ 。
(5)有同学认为“用上表中灯$L_1$的 3 次电阻的平均值代表它的电阻更准确”。这种说法错误的原因是忽略了 ______ 对小灯泡电阻的影响。
(6)有同学认为该实验可以用来研究导体中的电流与电压的关系。你认为这种说法 ______ (选填“正确”或“错误”)。

答案：
(1)都接下面两个接线柱
(2)电流/A
(3)大
(4)电压 连接电路时，开关未断开；闭合电路前，滑动变阻器没有调到最大阻值处
(5)温度
(6)错误

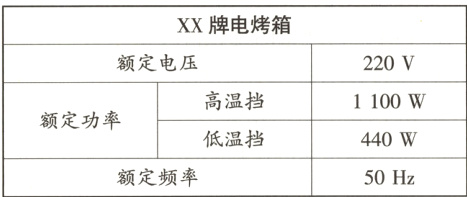

17. 小芳家里的某品牌电烤箱铭牌(如表所示)及其内部简化电路如图所示,$R_1$和$R_2$均为电热丝。求:

(1)若某种食物需要用该电烤箱高温挡烘烤 1 000 s,则该电烤箱消耗的电能是多少?
(2)电路中$R_1$的阻值是多少?
(3)该电烤箱在低温挡正常工作时,电路中的电流和$R_1$的功率分别是多少?

答案： 解：
(1)电烤箱在高温挡正常工作 1000 s 所消耗的电能$W = P_{高}t = 1100\ W×1000\ s = 1.1×10^{6}\ J$。
(2)由题中电路图可知，当闭合开关$S_{1}$、$S_{2}$，电路为$R_{1}$的简单电路时，电烤箱处于高温挡，由$P_{高}=UI$，得$I=\frac{P_{高}}{U}=\frac{1100\ W}{220\ V}=5\ A$，由欧姆定律知，$R_{1}$的阻值为$R_{1}=\frac{U}{I}=\frac{220\ V}{5\ A}=44\ \Omega$。
(3)由题中电路图可知，当闭合开关$S_{1}$，断开开关$S_{2}$，电路为$R_{1}$与$R_{2}$串联电路时，电烤箱处于低温挡，设电烤箱在低温挡正常工作时，电路中的电流为$I'$，则由$P_{低}=UI'$，得$I'=\frac{P_{低}}{U}=\frac{440\ W}{220\ V}=2\ A$，所以电烤箱在低温挡正常工作时，$R_{1}$的功率为$P_{1}=I'^{2}R_{1}=(2\ A)^{2}×44\ \Omega = 176\ W$。
