《2025年全优课堂九年级物理下册》

4. (教材P123,T2高仿)标出图中的磁感线方向和小磁针的N、S极。

答案：
如下图所示

5. 下列关于地磁场的描述中正确的是 ( )
A. 指南针指北的一端是小磁针的S极
B. 观察发现地磁场的南北极和地理上的南北极重合
C. 赤道上空的磁感线由北指南
D. 鸽子和海龟都是利用地磁场进行导航的

答案： D 提示：地磁场的南极在地理的北极附近，因此指南针指北的一端是小磁针的 N 极，故 A 错误；地磁场两极与地理两极并不完全重合，故 B 项错误；地磁场的磁感线是从地理南极出发到地理北极，所以赤道上空的磁感线是由南指北，故 C 项错误。

6. 指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南。如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方。司南长柄所指方向是 ( )

A. 地理南极，地磁北极
B. 地理南极，地磁南极
C. 地理北极，地磁北极
D. 地理北极，地磁南极

答案： A 提示：地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，其实质就是一块磁铁，在地球的磁场中受到磁力的作用，静止时其勺柄指向南方，地理上的南极是地磁的北极，故长柄所指方向是地磁北极，地理南极。

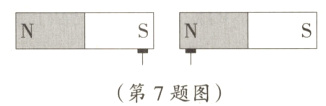

7. 两个条形磁体如图所示放置，在每一个磁体上放一枚小铁钉，当两磁体相互接触时，小铁钉将会 ( )

A. 相互靠近
B. 相互远离
C. 落下
D. 静止不动

答案： C 提示：当两个磁体的异名磁极接触合并后，相当于成为一个磁体，而条形磁体两端磁性最强，中间磁性最弱，则铁钉会在重力的作用下掉下来。

8. 我国北宋学者沈括在《梦溪笔谈》中，将指南针分为“水针”和“旱针”两类。在如图所示装置中，条形磁体左方的水盆中悬浮的“水针”和正上方悬挂的“旱针”在静止时其N极分别指向 ( )

A. 左，右
B. 右，左
C. 左，左
D. 右，右

答案： B 提示：根据异名磁极相吸可知，条形磁体的左端为 S 极，所以“水针”的右端为 N 极，“旱针”的左端为 N 极。

9. 如图所示，实线和箭头表示某一磁场的磁感线分布及方向，现把一个可自由转动的小磁针放入磁场中如图所示的位置，则小磁针将沿________(选填“逆”或“顺”)时针方向转动，静止时N极指向______(选填“左”或“右”)方。

答案： 顺 左

10. 如图，根据放在两个磁极间小磁针的指向，标出两个磁极的名称及a、b两条磁感线的方向。

答案：
如下图所示

11. (福建中考)如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是 ( )

A. a点
B. b点
C. c点
D. d点

答案： B 提示：由题图中磁感线的分布情况可以看出 b 点的磁感线最密集，所以此处磁场最强。

12. (重庆中考)请在图中的A点用箭头画出条形磁体外部磁感线的方向。

答案：
如下图所示
