《2025年全优课堂九年级物理下册》

1. 小明家的灯不亮了，使用试电笔检查时发现试电笔接触火线与零线时氖管都能发光，保险丝和灯泡都完好，分析发生此故障的原因是（ ）
A. 停电了
B. 进户线的火线断了
C. 火线与零线相碰了
D. 零线断了

答案： D 提示：保险丝完好，说明不是火线和零线相碰；试电笔能亮，说明火线上有电，而灯泡不亮且试电笔接触火线与零线时氖管都能发光，说明是零线断路。

2. 大牛家所有的用电器突然都停止了工作，经检查，保险装置没断开，用试电笔检查火线，氖管依然发光，则故障的原因可能是____________________；农村电网改造时把电线换成更“粗”的，这样做使允许通过的最大电流值________（选填“增大”或“减小”）。

答案： 零线断路 增大

3. (广安模拟)在家庭电路中，以下情况会引起保险丝熔断的是（ ）
A. 用试电笔接触火线
B. 电路中零线断路
C. 将控制灯泡的开关用导线接通
D. 连接电路时误将火线与零线接通

答案： D 提示：试电笔接触火线，氖管发光，是辨别零线和火线的，不会引起保险丝熔断；电路中零线断路只会使电路不通，电路中无电流；将开关用导线接通，只会使灯泡变为长明灯，不会引起保险丝熔断；连接电路时误将火线与零线接通，形成了短路，电路中的电流瞬间增大，使保险丝熔断。

4. (鄂州模拟)某家庭电路的电能表标有“220 V 10 A”字样，家中正在使用的电器有一台100 W的电冰箱，两个40 W的日光灯。此时需要再用一个20 W的台灯，可每当台灯的插头插进插座时，空气开关就“跳闸”，发生这种现象的原因可能是（ ）
A. 用电器的总功率过大
B. 日光灯管断路
C. 插头或台灯短路
D. 电冰箱的功率突然增大

答案： C 提示：由电能表上的参数可得，电路中允许的最大功率为$P = UI = 220\ V×10\ A = 2200\ W$；而家中使用的用电器的总功率为$P_{总}=100\ W + 2×40\ W + 20\ W = 200\ W$，远小于电能表允许的最大功率，故空气开关跳闸不是因为功率过大，而是由于短路引起；当台灯的插头插进插座时，空气开关就“跳闸”，则可能是插头或台灯短路。

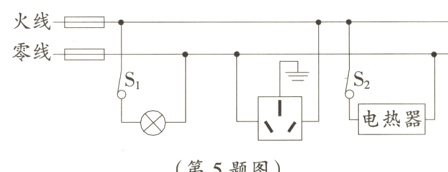

5. (泰州中考)如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用试电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）

A. 一定是零线上的熔丝熔断了
B. 断开S₁、S₂，再用试电笔检测三孔插座的左右两孔，氖管都发光
C. 只断开S₁，再用试电笔检测开关S₁的两个接线柱，氖管都发光
D. 只断开S₂，再用试电笔检测开关S₁的两个接线柱，氖管都发光

答案： B
