《2025年全优课堂九年级物理下册》

测量小灯泡的电功率
(1)实验原理：P=_______。
(2)实验方法：用_____表测量小灯泡两端的电压，用_____表测量通过小灯泡的电流，根据公式计算小灯泡的电功率。
(3)实验分析：分析实验数据可知：
当U实＜U额时，P实_____P额，灯泡发光_____；当U实=U额时，P实_____P额，灯泡发光_____；当U实＞U额时，P实_____P额，灯泡发光_____。
(4)实验结论：小灯泡的亮度由_____决定。小灯泡消耗的实际功率随其两端电压的增大而_____。
注意：在测量小灯泡电功率的实验中，不能将多次测得的电功率求平均值。

答案：
(1)$UI$
(2)电压 电流
(3)< 较暗 = 正常 > 很亮
(4)实际功率 增大

1. 在“测量小灯泡电功率”的实验中，当手移动滑动变阻器滑片时，眼睛应观察 ( )
A. 灯泡的发光情况 B. 滑片的位置
C. 电压表的示数 D. 电流表的示数

答案： C

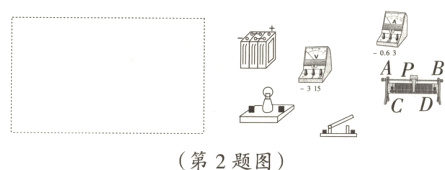

2. (教材P98，T2高仿)请在如图的方框内设计一个伏安法测小灯泡电功率的电路图，并将实物图连接完整。(小灯泡额定电压为2.5V，电阻约为10Ω)

答案：
如下图所示

提示：根据$P = UI$，用伏安法测小灯泡的电功率，用电压表与小灯泡并联测小灯泡两端的电压，电流表与小灯泡串联测通过小灯泡的电流，将滑动变阻器与小灯泡串联；因小灯泡额定电压为 2.5 V，故电压表选用小量程，由欧姆定律可知，小灯泡的额定电流约为$I=\frac{U}{R}=\frac{2.5\ V}{10\ \Omega}=0.25\ A$，故电流表选用小量程，滑动变阻器按“一下一上”接入电路中。

3. 为了测定额定电压是2.5V的小灯泡的电功率，某同学记录的实验数据如下表所示。在整理数据和计算功率时发现，其中一次的实验数据与其他两次相差很大，经检查，原来是有一次电流表的示数读错了。该同学选用电流表的量程是0~0.6A，试分析：
|次数|电压/V|电流/A|
|----|----|----|
|1|2.00|1.00|
|2|2.50|0.25|
|3|3.00|0.30|
(1)数据表中第_____ 次电流的读数错了，正确的读数应是____A；
(2)第____ 次测得的是小灯泡的额定功率；
(3)小灯泡的额定功率是____W。

答案：
(1)1 0.2
(2)2
(3)0.625

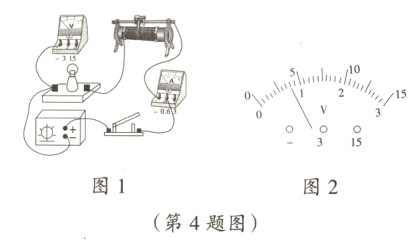

4. 在测量“小灯泡的电功率”的实验中，小灯泡的额定电流为0.3A，灯丝阻值在10Ω~15Ω之间。所提供的器材有：电流表、电压表、电源(电压恒为6V)、开关各一个，滑动变阻器(“5Ω 2A”“20Ω 1A”)两个，导线若干。
(1)如图1是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。

(2)小明选用的滑动变阻器的规格为 。
(3)闭合开关，移动滑片，当电流表的示数为0.3A时，电压表的示数如图2所示，读数为 V，小灯泡的额定功率为 W。

答案：

(1)如下图所示

(2)“20 Ω 1 A”
(3)4 1.2

5. 一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率 ( )
A. 等于额定功率 B. 大于额定功率
C. 小于额定功率 D. 无法判断

答案： C 提示：由$P=\frac{U^{2}}{R}$可得电热器的电阻为$R=\frac{U^{2}}{P}=\frac{(220\ V)^{2}}{440\ W}=110\ \Omega$，通过它的电流是 1 A 时电热器的实际功率为$P=(I')^{2}R=(1\ A)^{2}×110\ \Omega = 110\ W＜440\ W$。
