《2025年全优课堂九年级物理下册》

8. 随着科技的发展,家用电器种类越来越多,家庭用电安全也越来越受到人们的重视。从安全用电角度来看,下列说法中正确的是( )
A. 家用电器失火时,为减少损失应先灭火,后切断电源
B. 为了节约导线,导线的横截面积越小越好
C. 为了方便,可以用湿抹布擦拭正在工作中的用电器
D. 控制电灯的开关应接在电灯与火线之间

答案： D提示：发现家用电器或导线失火时，应立即切断电源，再灭火，故 A 项错误；在材料和长度一定时，导线横截面积越小，电阻越大，串联在电路中，由$Q = I^{2}Rt$知，相同条件下产生的热量较多，存在安全隐患，故 B 项错误；生活用水属于电的良导体，用湿抹布擦拭正在工作的家用电器，容易引起触电事故，故 C 项错误。

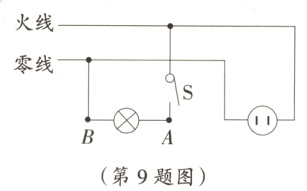

9. 如图所示的家庭电路中,闭合开关后灯泡不亮,用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用试电笔检测 A 点氖管发光,检测 B 点氖管不发光。发生这一现象的原因可能是 ( )

A. 入户零线断路
B. 灯泡短路
C. 开关接触不良
D. 灯丝断了

答案： D提示:用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，插座连接正常。用试电笔检测A点管发光，说明A点可以与火线连接，检测B点管不发光，说明电流无法到达B点，故可能是灯丝断了。

10. 家庭电路中,电冰箱、电饭煲、日光灯等家用电器的连接方式是 ______ 联,其中电饭煲是利用电流的 ______ 工作的。如图所示的 A 点是灯头接导线的螺丝(灯丝完好),当电路中的开关 S 断开时,站在地面上的人用手接触电路中的 A 点 ______ (选填“会”或“不会”)触电。

答案： 并 热效应 会

11. 如图所示,电源电压保持不变,开关$S_1$已闭合。若再闭合开关$S_2$,则 ______ 的示数变大,小灯泡$L_1$的亮度 ______ (选填“增强”“减弱”或“不变”)。

答案： 电流表 不变

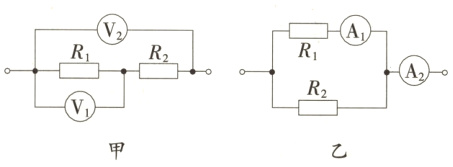

12. 如图甲所示电路中,电压表$V_1$和$V_2$的示数之比为 1:3,则定值电阻$R_1:R_2=$ ______,消耗的功率$P_1:P_2=$ ______ ;若将电阻$R_1$、$R_2$改接为如图乙所示的电路,则电流表$A_1$、$A_2$的示数之比为 ______,在相同时间内$R_1$、$R_2$消耗的电能之比为 ______ 。

答案： 1:2　1:2 2:3 2:1

13. 如图所示,电源电压恒为 10 V,小电动机内部线圈的电阻为 2 Ω,闭合开关 S,当滑动变阻器连入电路的阻值为 5 Ω 时,电压表的示数为 8 V,此时电动机正常工作,则电路中的电流为 ______ A,通电 10 min, 电流通过电动机内部线圈产生的热量是 ______ J,电流通过电动机做功 ______ J。

答案： 0.4　192　1920　提示：由题图知，$R$与$M$串联，电压表测$M$两端的电压，电流表测电路中的电流，由串联电路的电压特点可知，$R$两端电压$U_{R}=U - U_{M}=10\ V - 8\ V = 2\ V$，由串联电路电流特点和欧姆定律可得，电路中电流：$I = I_{M}=I_{R}=\frac{U_{R}}{R}=\frac{2\ V}{5\ \Omega}=0.4\ A$，通电 10 min，电流通过电动机内部线圈产生的热量：$Q = I^{2}R_{M}t=(0.4\ A)^{2}×2\ \Omega×10×60\ s = 192\ J$；电流通过电动机做功：$W_{M}=U_{M}It = 8\ V×0.4\ A×10×60\ s = 1920\ J$。

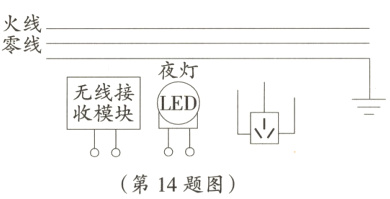

14. 21 世纪智能家居诞生,人们购买了一种可以遥控的 LED 夜灯,利用无线接收模块来控制 LED 夜灯,请将可遥控的 LED 夜灯和三孔插座接入到照明电路中。

答案：
如下图所示
