《2025年全优课堂九年级物理下册》

9.小颖观察到家中电能表的示数如图所示，现只接1000W的空调和200W的电视各−台,半小时后电能表铝盘转过______转,电能表的示数将变为______kW.h。

答案： 1800　1124.0

10.如图,电源电压保持不变,电阻R=1Ω、R2=2Ω。当S!、S2都断开时,电流表的示数为2A,若通电30s,电路中消耗的总电能为______J;当S、S2由都断开变为都闭合时,电流表的示数变化了1.5A,则电阻R=____Ω,此时电路的总功率为____W.
　　 　

答案： 360　12　21　提示：当开关$S_1、S_2$均断开时，$R_1$与$R_2$串联，电流表测电路中的电流，即$I = 2A$，串联电路的总电阻：$R_{串总}=R_1 + R_2 = 1\Omega+2\Omega = 3\Omega$，通电30s，电路中消耗的总电能：$W_{总}=I^2R_{串总}t=(2A)^2\times3\Omega\times30s = 360J$；电源电压：$U = IR_{串总}=2A\times3\Omega = 6V$；当$S_1、S_2$由都断开变为都闭合时，$R_2$与$R_3$并联，电流表测干路电流；并联的总电阻小于$R_2$的电阻（也小于$R_1$与$R_2$串联的总电阻），所以电流表$A$的示数变化了1.5A，即电流表示数增大了1.5A，则并联电路的总电流：$I_{并}=2A + 1.5A = 3.5A$，通过$R_2$的电流：$I_2=\frac{U}{R_2}=\frac{6V}{2\Omega}=3A$；由并联电路的电流特点可得，通过$R_3$的电流：$I_3 = I_{并}-I_2 = 3.5A - 3A = 0.5A$，则$R_3$的电阻：$R_3=\frac{U}{I_3}=\frac{6V}{0.5A}=12\Omega$，此时电路的总功率：$P_{总}=UI_{并}=6V\times3.5A = 21W$。

11.如图所示,电源电压为12V,灯泡上标有“12V　12W"的字样。αe和bf是同种型号的电阻丝,每1m的电阻均为0.5Ω,其他导线电阻不计。c、d两点始终保持与电阻丝良好接触,设ac与bd长度均为3m,那么,小灯泡两端电压为______V,两电阻丝在100s内产生的热量为______J,当c、d两点向右移动时，灯泡的亮度将________。(设灯泡电阻丝不随温度而变化)

答案： 9.6 192 变暗 提示：由$P=\frac{U^2}{R}$可得，灯泡的电阻：$R_{L}=\frac{U_{L}^2}{P_{L}}=\frac{(12V)^2}{12W}=12\Omega$，由题意可知，灯泡的电阻与$ac、bd$段电阻串联，因每1m的电阻丝均为0.5Ω，所以，$R_{ac}=R_{bd}=3m\times0.5\Omega/m = 1.5\Omega$，所以电路中的电流：$I=\frac{U}{R_{L}+R_{ac}+R_{bd}}=\frac{12V}{12\Omega+1.5\Omega+1.5\Omega}=0.8A$，灯泡两端的电压：$U_{L}'=IR_{L}=0.8A\times12\Omega = 9.6V$；两电阻丝在100s内产生的热量：$Q = I^2(R_{ac}+R_{bd})t=(0.8A)^2\times(1.5\Omega+1.5\Omega)\times100s = 192J$；当$c、d$两点向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由$I=\frac{U}{R}$可知，电路中的电流变小，因$P = I^2R$，灯泡的实际功率变小，灯泡变暗。

12.如图所示是某家庭电路,闭合开关灯不亮，用试电笔接触c点，氖管不发光;接触d点，氖管发光。则该电路的两处故障分别是____;________________。

答案： $ac$间断路 $eb$间断路 提示：用试电笔接触$c$点，氖管不发光，说明$c$点与火线断开；试电笔接触$d$点，氖管发光，说明$d$点与火线相连，由于$c$点与火线断开，所以$d$点通过灯泡与火线相连，即$ab$间、$bd$间是完好的；又因为闭合开关，灯不亮，说明灯与零线是断开的，故$ac$和$eb$间存在断路。

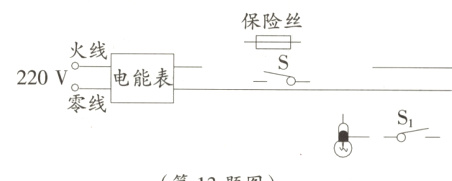

13.如图,为某家庭电路的局部电路图,为了保证用电安全，请将保险丝、总开关S及控制灯泡的开关S连入电路。
　

答案：
如下图所示
　

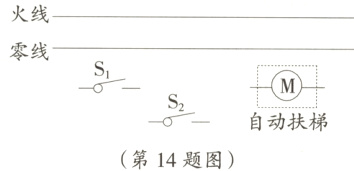

14.某额定电压为220V的电动扶梯(已接地),只能在光量充足且有入时才开启。开关S1为压敏开关,有入时闭合、无入时断开,开关S2 为光控开关,光量充足时闭合、光量不足时断开。请在图中按要求正确完成电路连接实现自动控制。
　　　

答案：
如下图所示
　

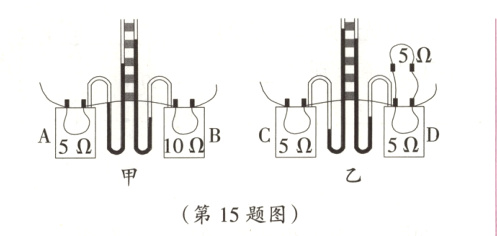

15.(限时3分钟)如图是探究电流通过导体时产生热量的实验，甲、乙两套装置中各有两个相同的透明容器。其中密封着等量的空气和一段电阻丝(阻值在图中已标出),U形管中装有等量的液体,接通电源，观察现象。
　(1)用甲装置进行实验时,通过控制通电时间和电路中的________不变，来研究导体产生热量与电阻的关系。
　(2)在乙装置中,C、D透明容器中产生热量较多的是________容器。

　(3)让乙装置冷却到初始状态，再通电与上次相同时间。若发现右侧U形管中液面相平没有了高度差,而左侧U形管中液面高度差比上次明显增大,则原因可能是下面的________;若发现两侧U形管中液面高度差相同，则原因可能是下面的________。(填选项字母)
　A.C透明容器内电阻断路
　B.C透明容器内电阻短路
　C.D透明容器内电阻断路
　D.D透明容器内电阻短路
　E.D透明容器外电阻断路

答案：
(1)电流　
(2)C　
(3)D　E
