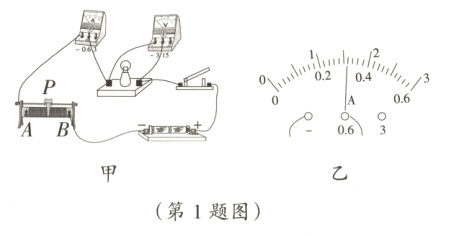

1.（揭阳中考）“测量小灯泡电功率”的实验电路如图甲所示。电源电压为3V，小灯泡的额定电压为2.5V。

（1）实验中，闭合开关，移动滑片P到某个位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向______（选填“A”或“B”）端移动，使电压表的示数为______V，这时电流表的示数如图乙所示，读数为______A，则小灯泡的额定功率为______W。
（2）此实验还可以只用电 流表而不用电压表测小灯泡的额定功率，其电路如图丙所示，$R_0 = 10\ \Omega$，其中关键的一步是必须调节滑动变阻器使电流表$A_2$的示数为______A时，再读出电流表$A$的示数，才能计算出小灯泡的额定功率。

答案：
(1)$B$ $2.5$ $0.32$ $0.8$
(2)$0.25$ 提示：
(1)若要测量小灯泡的额定功率，应该使灯泡两端的电压由$2.2\ V$增大到$2.5\ V$，则电路中的电流也要相应地增大，此时滑动变阻器接入电路的电阻应减小，因此滑片应向$B$端移动；由题图乙知，电流表的量程是$0\sim0.6\ A$，分度值是$0.02\ A$，电流表示数是$0.32\ A$，则灯泡的额定功率$P_{额}=U_{额}I_{额}=2.5\ V\times0.32\ A = 0.8\ W$。
(2)要测量小灯泡的额定功率，小灯泡两端的电压应为额定电压$2.5\ V$，根据并联电路两端电压相等，则定值电阻两端电压也应等于$2.5\ V$，又知$R_{0}=10\ \Omega$，故电流表$A_{2}$的示数应为$I_{2}=\frac{U}{R_{0}}=\frac{2.5\ V}{10\ \Omega}=0.25\ A$。

2. 在“测量小灯泡的额定功率”实验中，所用灯泡上标有“3.8V”字样，且功率不大于2W，电源电压恒定。
（1）实验时应该至少选取__________节干电池作为电源。
（2）开始实验，在移动滑动变阻器滑片的过程中，眼睛应注视__________的示数，直至灯泡正常发光，此时电流表的示数如图甲所示，则灯泡的额定功率为__________W。

（3）完成上述实验后，小聪向老师要了一个已知阻值为$R_0$的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图乙所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关$S$，将$S_2$拨到触点______（选填“1”或“2”），移动滑片，使电压表的示数为______V；
②再将开关$S_2$拨到触点______（选填“1”或“2”），并保持滑片的位置不变，读出电压表的示数$U_2$；
③灯泡额定功率的表达式为$P_{额}=$______。

答案：
(1)$3$
(2)电压表 $1.52$
(3)①$2$ $3.8$ ②$1$ ③$3.8\ V\times\frac{U_{2}-3.8\ V}{R_{0}}$

3.（南京中考）在“测量小灯泡的额定功率”实验中，小灯泡的额定电压为2.5V。
（1）如图甲是小明测量小灯泡额定功率的实物电路图（不完整）。请用笔画线代替导线将实物电路图连接完整。

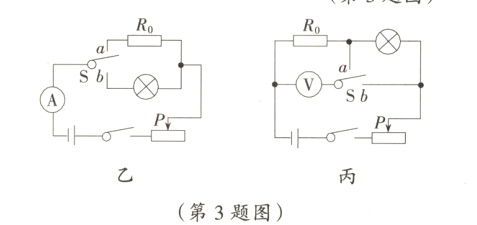

（2）小明打算增加一个阻值为10$\Omega$的定值电阻$R_0$，只利用一只电表，通过图中操作（开关S接“a”“b”各一次）来测量小灯泡的额定功率。图乙、丙是他设计的两种不同方案的电路图，则以下判断正确的是______（填选项字母）。
A. 两种方案都能
B. 两种方案都不能
C. 乙方案能，丙方案不能
D. 乙方案不能，丙方案能

答案：

(1)如下图所示

(2)B 提示：题图乙中，无论S接a还是接b都无法得知小灯泡是否正常发光，该方案不能测量小灯泡的额定功率；题图丙中，R0、小灯泡、变阻器三者串联，S接a时，电压表测定值电阻的电压，S接b时测小灯泡和定值电阻的总电压，都无法确定小灯泡是否正常发光，该方案不能测量小灯泡的额定功率。所以两种方案都不能测出小灯泡的额定功率。
