8. 如图所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（ ）

A. 灯亮，电铃响
B. 灯亮，电铃不响
C. 灯不亮，电铃不响
D. 灯不亮，电铃响

答案： D 提示：题图中左侧为控制电路，当开关S闭合时，电磁铁具有磁性，向下吸引衔铁，工作电路中下端触点接通，故灯不亮、电铃响。

9. 如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是（ ）

A. 旋转钥匙能使电磁铁所在电路工作
B. 电磁铁的工作电压比电动机的工作电压低
C. 电磁铁通电时，上端是S极，下端是N极
D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触

答案： C 提示：由安培定则可知，电磁铁通电时，上端是N极，下端是S极，故C项错误。

10. 下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于______（选填“绝缘体”或“导体”）。当井盖丢失时，灯泡发光报警；当电磁铁的线圈中有电流通过时，继电器的动触点与______（选填“上”或“下”）静触点接触。

答案： 导体　下 提示：电路中利用一元硬币代替铁质井盖是因为两者都可以用来导电，都属于导体；当井盖丢失时，电磁铁电路断开，电磁铁没有磁性，衔铁在弹簧的作用下被拉起，继电器的动触点与上静触点接触，灯泡发光报警；当电磁铁的线圈中有电流通过时，即井盖没有丢失，电磁铁有磁性，衔铁被吸下，继电器的动触点与下静触点接触，灯泡不发光，表明没有危险。

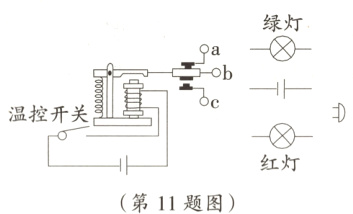

11. 如图所示是简单的火警自动报警装置所需的电路元件。其中温控开关在温度升高到某数值时自动闭合，常温时自动断开。要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮。请按上述要求将图中元件连成一个火警报警器电路（a、b、c为三个接线柱，连线时不要交叉）。

答案：

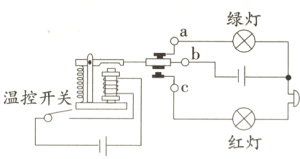

如下图所示

12.（菏泽中考）电磁继电器广泛用于各种自动控制电路中，如图所示是温度自动报警器的原理图，下列说法中错误的是（ ）

A. 温度计可以用酒精温度计
B. 温度计是根据液体热胀冷缩的性质工作的
C. 电磁继电器应用了电流的磁效应
D. 电磁继电器是一种电路开关，它可以用一个电路控制另一个电路

答案： A

13.（黄冈中考）如图所示是某宾馆走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，开关S闭合后，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压______，同时电磁铁磁性______，工作电路______，灯泡______，图中电磁铁的上端是______极。

答案： 增大　增强　接通　发光　S 提示：该自动控制电路的光敏电阻$R_{0}$与定值电阻R串联，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻$R_{0}$阻值减小，电路电流变大，R两端电压增大，电磁铁磁性增强，衔铁被吸下，灯泡发光；电源左端是正极，因此电磁铁的下端是电流流进端，根据安培定则，右手四指顺电流方向握住螺线管后，大拇指指向下端，为N极，则上端是S极。
