7. 方方按如图电路进行实验。闭合开关后，小磁针发生偏转;当小磁针静止时N极指向________(选填“上方”或“下方”);向左移动滑动变阻器的滑片至某一位置时，硬币突然被吸起,此现象说明通电螺线管周围的磁场强弱与________有关。

答案： 下方 电流大小 提示：由题图可知，螺线管中电流的方向是向右的，根据安培定则可知，通电螺线管的上端为 N 极，下端为 S 极；根据同名磁极相互排斥、异名磁极相互吸引可知，小磁针的下端为 N 极，即 N 极指向下方；向左移动滑动变阻器的滑片至某一位置时，滑动变阻器的阻值变小，根据欧姆定律可知，螺线管中的电流变大，磁性变强，会把硬币吸起，此现象说明通电螺线管周围的磁场强弱与电流大小有关。

8. 如图所示,电源、热敏电阻(热敏电阻的阻值会随温度的升高而减小,把热敏电阻放入盛水的烧杯中)、电磁铁、定值电阻R₀由导线连接成一个串联电路，在线圈的上方固定一个弹簧测力计,其下端挂一铁块。电磁铁的上端是________极。观察到弹簧测力计的示数增大的过程中,烧杯中的水温________(选填“升高”“不变”或“降低”)。

答案： S 升高 提示：由安培定则可知，右手握住螺线管，四指指向电流的方向，则大拇指指向下端，即电磁铁的上端是 S 极；由题中电路图可知，定值电阻与热敏电阻串联，因热敏电阻的阻值会随温度的升高而减小，所以当水温升高时，热敏电阻的温度升高，其阻值减小，电路中的总电阻减小，由$I = \frac{U}{R}$可得，电路中的电流变大，因线圈中的电流越大，电磁铁的磁性越强，所以铁块受到磁力增大，弹簧测力计的示数增大，因此烧杯中的水温升高。

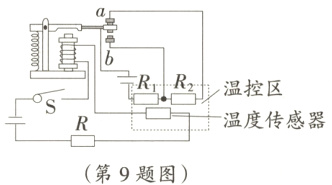

9. 某饮水机具有恒温功能,其内部简化电路如图所示(R₁、R₂均为加热电阻),闭合开关S,电磁铁上端为____(选填“N”或“S”)极;当温控区温度达到60℃时,通过温度传感器与电磁铁共同作用,使饮水机进入保温状态，此时电磁铁衔铁应与________(选填“a”或“b”)触点接触。

答案： S a 提示：由题图知控制电路中的电流是从电磁铁的上端流入、下端流出，由安培定则可知，电磁铁下端为 N 极，上端为 S 极；由题中电路图可知，衔铁与 b 触点接触时，只有电阻$R_{1}$接入电路，此时电路中电阻最小，电源电压 U 一定，由$P = \frac{U^{2}}{R}$可知，此时电路的功率最大，饮水机处于加热状态；当衔铁与 a 触点接触时，$R_{1}$、$R_{2}$串联，电路中总电阻最大，此时电路的总功率最小，饮水机处于保温状态。

10. 将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在____。如图所示装置,通电瞬间直导线向右摆动,这表明______对电流有力的作用。

答案： 磁场 磁场

11. 电动机在工作过程中由于磁场对通电导体具有________的作用,所以线圈会转动。当线圈转至平衡位置时,两个电刷跟两个半环间绝缘部分接触,线圈中无电流通过，所以线圈不受磁场力的作用，但线圈由于________会继续转动,从而越过平衡位置。

答案： 力 惯性 提示：由于磁场对通电导体有力的作用，通电线圈在磁场中受力转动。当线圈转至平衡位置时，两个电刷跟两个半环间绝缘部分接触，线圈中无电流通过，所以线圈不受磁场力的作用。但由于惯性线圈会继续转动，从而越过平衡位置，使两个半环接入反向电流，使线圈继续转动下去。

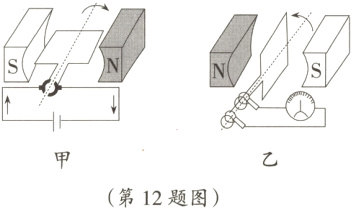

12. 如图所示为电动机和发电机模型，其中图________(选填“甲”或“乙”)为电动机模型,其工作原理是____________________________;电动机工作时,能够使线圈平稳、连续不停地转动下去是靠________实现的。

答案： 甲 通电导体在磁场中受力运动 换向器

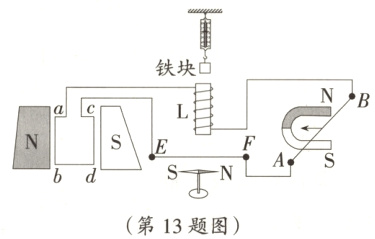

13. 某同学为了同时验证老师课堂上讲过的“电磁感应现象”“通电导线周围存在磁场”以及“通电导线在磁场中受力运动”几个实验，于是动手制作了如图所示的闭合电路，当他使图中导体AB金属杆的一部分在磁场中水平向左运动时,电路中会相应地发生哪些物理现象(写出2个现象):
①______________________________;
②______________________________。

答案： ①铁块受吸引向下移动 ②小磁针发生偏转 提示：导体 AB 金属杆的一部分在磁场中水平向左运动时，导体 AB 中会产生感应电流，则电磁铁会有磁性，能吸引铁块；小磁针会在通电导线的磁场中发生偏转；线圈 abcd 中有电流通过时，会在磁场中受力转动。
