《2025年全优课堂九年级物理下册》

1. 有两个电阻$R_1$和$R_2$，流过电阻的电流与其两端电压的关系如图所示，若把它们串联在电路中，闭合开关S，电路中的电流为$0.2\ A$，则电源电压和电阻$R_1$的电功率分别是 （ ）

A. $2\ V$，$0.4\ W$
B. $3\ V$，$0.4\ W$
C. $3\ V$，$0.2\ W$
D. $2\ V$，$0.8\ W$

答案： C 提示：由题中图象可知，电流$I = 0.2\ A$时，$U_{1}=1\ V$，$U_{2}=2\ V$，电源电压： $U = U_{1}+U_{2}=1\ V + 2\ V = 3\ V$，电阻$R_{1}$的功率$P_{1}=U_{1}I = 1\ V\times0.2\ A = 0.2\ W$。

2. 一个由半导体材料制成的加热器，通电后，加热器在发热的同时，也在向外散热。如图为发热功率$P_{发热}$和散热功率$P_{散热}$与温度$t$之间关系的图象，由图可知，当温度为____$^{\circ}C$时，散热功率等于发热功率；当温度稍高于该温度时，$P_{发热}$____（选填“＞”“=”或“＜”）$P_{散热}$；此时发热功率继续减小，可推知，元件的电阻在继续____。

答案： 70　＜　增大

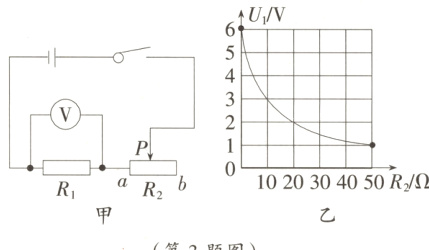

3.（景洪一模）如图甲所示的电路中，电源电压不变，滑动变阻器的滑片$P$从$a$端移到$b$端，如图乙所示是定值电阻$R_1$两端的电压随滑动变阻器$R_2$阻值变化的图象，下列说法中错误的是 （ ）

A. 电源电压为$6\ V$
B. $P$在$b$端时，由图乙可知电阻$R_2 = 50\ \Omega$，此时电路电流为$0.1\ A$
C. $P$在$b$端时，电阻$R_1$的功率为$0.1\ W$
D. $P$在$b$端时，该电路的总功率为$0.1\ W$

答案： D 提示：由题中电路图可知，定值电阻$R_{1}$与滑动变阻器$R_{2}$串联，电压表测$R_{1}$两端电压。滑片在$a$端时，只有定值电阻接入电路，电压表测电源两端电压，由题图乙所示图象可知，电源电压$U = 6\ V$，故 A 项正确；$P$在$b$端时，$R_{2}$接入电路的阻值最大为$50\ \Omega$，由题图乙可知电压表的示数$U_{1}=1\ V$，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压：$U_{2}=U - U_{1}=6\ V - 1\ V = 5\ V$，因串联电路中各处的电流相等，所以电路中的电流：$I=\frac{U_{2}}{R_{2}}=\frac{5\ V}{50\ \Omega}=0.1\ A$，故 B 项正确；电阻$R_{1}$的功率：$P_{1}=U_{1}I = 1\ V\times0.1\ A = 0.1\ W$，故 C 项正确；电路的总功率：$P_{总}=UI = 6\ V\times0.1\ A = 0.6\ W$，故 D 错误。

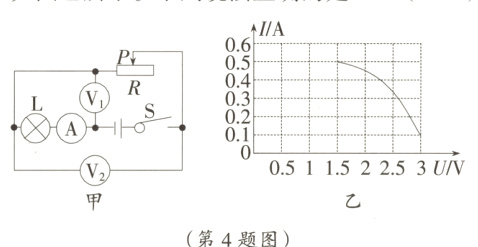

4.（辽阳中考，多选）如图甲所示电路，电源电压保持不变。电流表A的量程为$0\sim0.6\ A$，电压表$V_1$、$V_2$的量程均为$0\sim3\ V$，滑动变阻器$R$的规格为“$50\ \Omega\ \ 2\ A$”。滑动变阻器的滑片$P$在某点时，电压表$V_1$、$V_2$的示数之和为$4\ V$，在保证电路各元件安全的最大范围内调节滑片$P$，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是 （ ）

A. 电源电压为$4\ V$
B. 小灯泡的额定功率为$0.75\ W$
C. 滑动变阻器取值范围是$3\ \Omega\sim30\ \Omega$
D. 整个电路消耗的最大功率为$2\ W$

答案： ACD 提示：电路为灯泡$L$和滑动变阻器$R$的串联电路，电压表$V_{1}$测灯泡$L$两端的电压，电压表$V_{2}$测滑动变阻器$R$两端的电压，两表示数之和即为电源电压，故由题意可知，电源电压为$4\ V$，故 A 项正确；当$R$接入电路中的电阻变大时，其分得的电压变大，电压表$V_{2}$的示数变大，此时电路中的总电阻变大，电路中的电流变小，由题图乙可知，电路中的电流最小$I_{小}=0.1\ A$时，电压表的示数最大为$3\ V$，则对应的电压表应为$V_{2}$，即图象为滑动变阻器$R$的$I - U$图象，滑动变阻器接入电路中的最大阻值：$R_{2大}=\frac{U_{2大}}{I_{小}}=\frac{3\ V}{0.1\ A}=30\ \Omega$；由题图乙可知，电路中的电流最大$I_{大}=0.5\ A$时，电压表$V_{2}$的示数$U_{2小}=1.5\ V$，此时灯泡两端的电压：$U_{L}=U - U_{2小}=4\ V - 1.5\ V = 2.5\ V$，此时灯泡两端的电压小于$V_{1}$的量程，则此时灯泡应正常发光恰好达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，滑动变阻器接入电路中的最小阻值：$R_{2小}=\frac{U_{2小}}{I_{大}}=\frac{1.5\ V}{0.5\ A}=3\ \Omega$，所以滑动变阻器取值范围是$3\ \Omega\sim30\ \Omega$，故 C 项正确；灯泡的额定功率：$P_{L}=U_{L}I_{大}=2.5\ V\times0.5\ A = 1.25\ W$，故 B 项错误；整个电路消耗的最大功率：$P_{大}=UI_{大}=4\ V\times0.5\ A = 2\ W$，故 D 正确。
