《2025年南方新课堂金牌学案九年级物理上册人教版》

7. [科学探究]小刚买了一个热敏电阻探究热敏电阻的阻值大小与温度的关系.
【提出问题】这个热敏电阻的阻值大小与温度有什么关系？

【猜想与假设】
猜想一：这个热敏电阻的阻值随温度的升高而升高.
猜想二：这个热敏电阻的阻值随温度的升高而降低.
【设计实验】

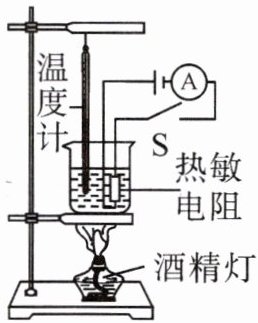

为了验证猜想是否正确,小刚计划用如上图所示的装置实验,验证上述猜想是否正确.
【进行实验与收集证据】

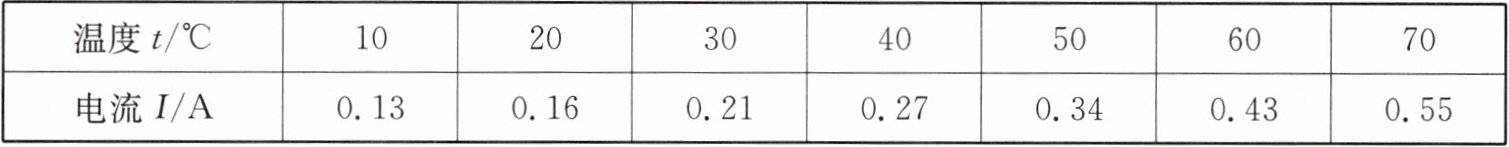

小刚组装好装置后,点燃酒精灯,闭合开关进行实验,电源电压不变,记录的数据如下表：
|温度 $ t/^{\circ}C $|10|20|30|40|50|60|70|
|电流 $ I/A $|0.13|0.16|0.21|0.27|0.34|0.43|0.55|

【分析论证与评估】
(1)通过分析实验数据,验证了猜想二是正确的.
(2)烧杯中的液体应该选择(B).
A. 自来水
B. 煤油
C. 食盐水
(3)这个热敏电阻可能是由(C)制成的.
A. 金属导体
B. 绝缘体
C. 半导体
D. 超导体
(4)不用液体加热,用酒精灯直接加热这个热敏电阻,不能(填“能”与“不能”)完成这个实验,因为不能准确测量热敏电阻的温度.
【拓展应用】
(5)小刚想用这个热敏电阻和一个电流表改装成一个指针式温度计,设计的电路如下图所示. 为了能直接在电流表刻度盘上读出相应的温度,应将电流表串联接在电路中,这样能(填“能”或“不能”)使电流表的示数随温度的升高而变大.

答案：
(1)二
(2)B
(3)C
(4)不能 不能准确测量热敏电阻的温度
(5)串 能
