《2025年南方新课堂金牌学案九年级物理上册人教版》

练 9.(2023 年自贡市)为了保护同学们的视力,很多学校将教室里的日光灯更换为 LED 护眼灯,教室里的 9 盏护眼灯的连接方式是并(填“串”或“并”)联.如果打开护眼灯之后,老师又打开了教室中的多媒体设备,则教室电路中的总电流会增大(填“增大”“减小”或“不变”).

答案： 并 增大

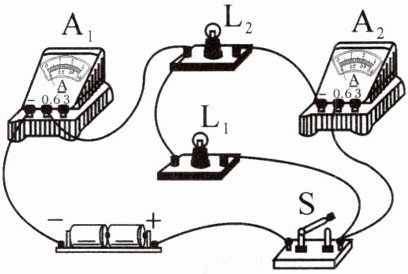

练 10.(2023 年天津市)小明在探究“串、并联电路中电流的规律”时,做了如图所示的实验.闭合开关后,电流表$A_1$、$A_2的示数分别为0.5\ A和0.3\ A$,则通过小灯泡$L_1$的电流为0.2$A$,通过小灯泡$L_2$的电流为0.3$A$.

答案： 0.2 0.3

练 11.(2024 年长春市)在“探究并联电路中干路电流与各支路电流的关系”的实验中.

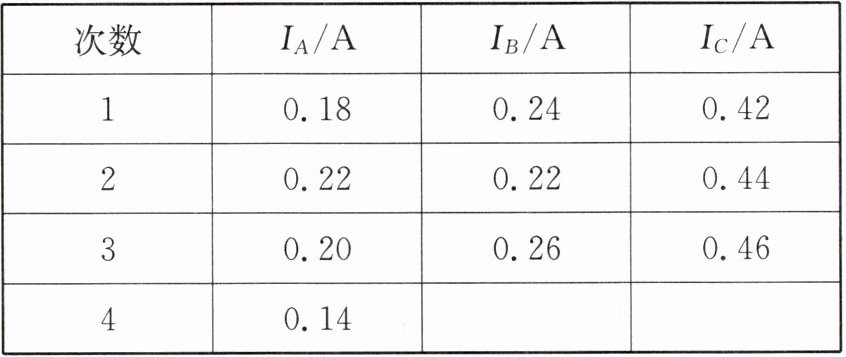

|次数|$I_A/A$|$I_B/A$|$I_C/A$|
|1|0.18|0.24|0.42|
|2|0.22|0.22|0.44|
|3|0.20|0.26|0.46|
|4|0.14| | |

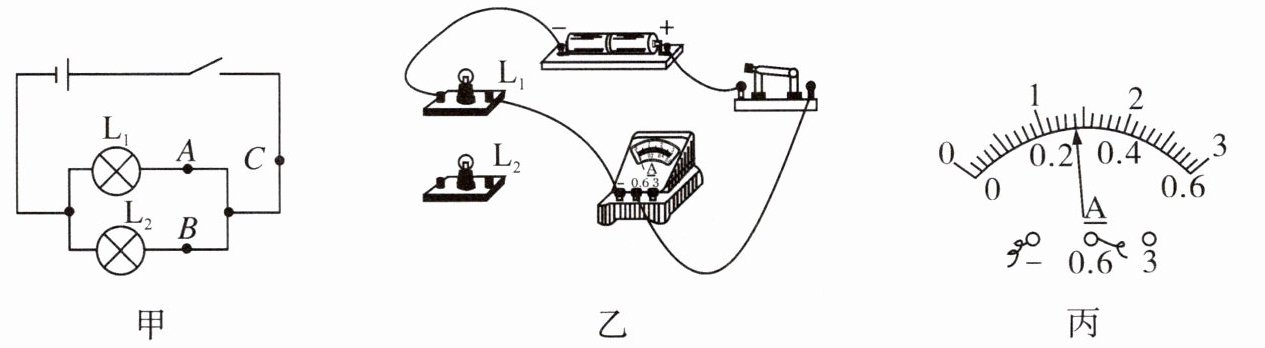

(1)请根据图甲中的电路图,用笔画线代替导线将图乙中的电路连接完整,使电流表测量流过小灯泡$L_1$的电流.连接电路时应______开关.
(2)用电流表分别测量$A$、$B$、$C$三点的电流,更换灯泡多次测量,将实验数据记录在表格中,其中第 4 次实验中$B$点的电流如图丙所示,则$I_B = $______$A$；分析数据可知：并联电路中电流的特点是______.
(3)在第 2 次实验中测得$A$、$B$两点的电流相等,原因可能是______.

答案：

(1)如图所示 断开

(2)0.28 干路电流等于各支路电流之和
(3)使用灯泡规格相同
