《2025年南方新课堂金牌学案九年级物理上册人教版》

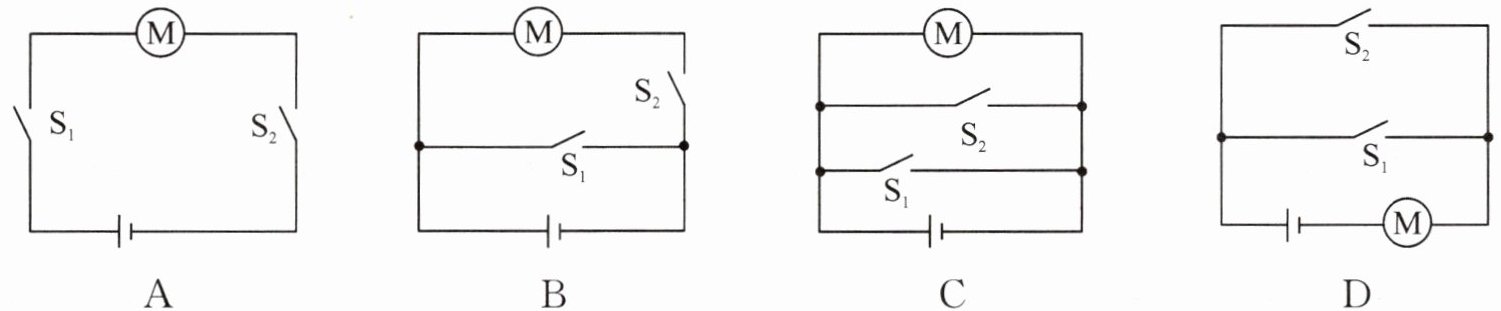

4. 为保证校园安全,学校门口安装车辆管理闸道。本校教师车辆经过闸道时,可以识别车牌号( $ S_1 $ 闭合)开闸；外来车辆需进出校园,门卫可以手动( $ S_2 $ 闭合)开闸。下列电路设计符合要求的是(D)

答案： D

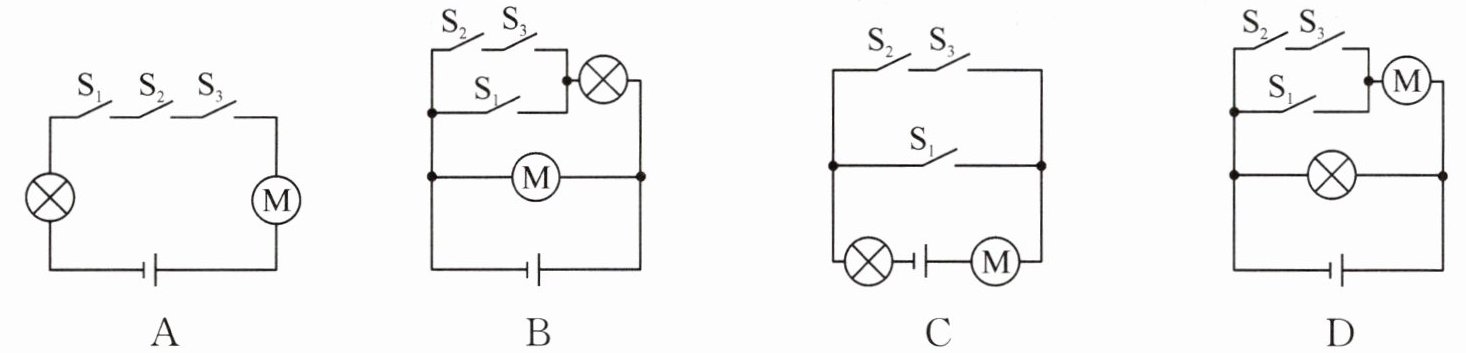

5. 小江同学设计了一个智能保险箱,该智能保险箱可以通过指纹独立开锁(闭合 $ S_1 $),也可通过两把钥匙同时操作开锁(闭合 $ S_2 $、$ S_3 $),该智能锁还配有 24 小时常亮的指示灯。下列能准确表示该智能保险箱电路的是(D)

答案： D

6. 为了节约运营成本,某商场的电动扶梯设置成只有在白天且有人用时才启动。扶梯有人用时,红外线开关 $ S_1 $ 闭合,无人用时断开；开关 $ S_2 $ 白天闭合,夜间断开。请你在虚线框内设计出符合要求的电路图。(电源用电池符号代替；电动扶梯用电动机符号 $ M $ 代替)

答案：
如图所示.
　　　　　　

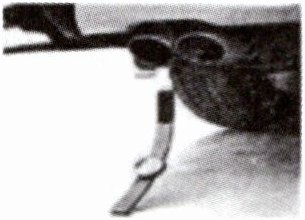

1. [电荷]汽车在干燥环境中行驶时,车身与空气摩擦后会带上电荷。车身带电会吸附灰尘,还有可能引起自燃。小星爸爸会在车尾安装一条与大地相接触的静电消除带(如图所示),它可以将车身带的电荷释放到地面。下列说法正确的是(B)(填字母)。

A.车身带电是因为与空气摩擦时创造了电荷
B.摩擦后若车身带负电是因为它得到了电子
C.车身与空气摩擦时只有车身带上了电荷
D.车身能够吸附灰尘是因为灰尘带正电荷

答案： B
