《2025年南方新课堂金牌学案九年级物理上册人教版》

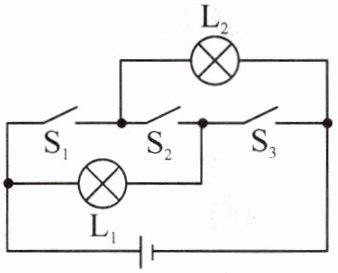

4. (2024 年自贡市)在如图所示的电路图中,闭合开关 $ S_1 $、$ S_3 $,断开开关 $ S_2 $,则小灯泡 $ L_1 $、$ L_2 $ 是并(填“串”或“并”)联；若同时闭合开关 $ S_1 $、$ S_2 $、$ S_3 $,则会造成电路短路。

答案： 并　短路

5. [物理与生活]小谢同学发明了电控密码锁。它是一个可以锁住电动自行车和汽车的工作电路,对于防盗有一定的作用。其工作原理是每一个密码相当于一个开关,密码对时相当于开关闭合,密码错时相当于开关断开,只有当所有的密码都对时,锁控制的电动相才会工作。由以上表述可知：这 5 个密码锁在电路是串(填“串”或“并”)联的,密码锁与它控制的电动机串(填“串”或“并”)联的。

答案： 串　串

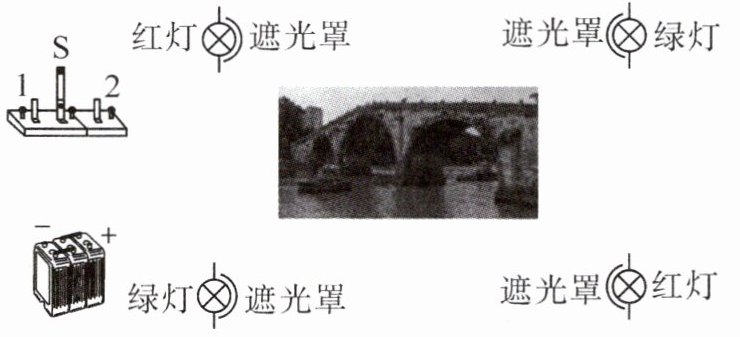

6. (2023 年常州市,改编)京杭大运河上的古桥——拱宸桥两侧,安装了水上红绿灯,实现同一时间段内仅让船舶单向通过桥洞。图中开关 $ S $ 中央的金属片自动与触点 1 或 2 接触。请用笔画线代替导线完成电路连接。

答案：

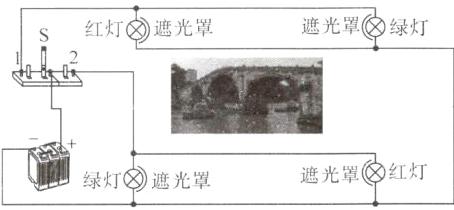

如图所示.

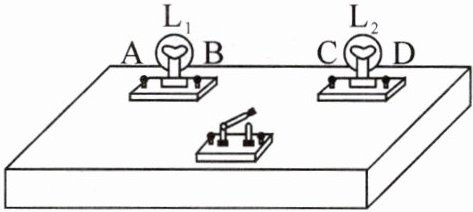

7. 物理课上,老师给同学们展示了一个有盖的木盒,盒盖上可看到两只灯泡和一只开关(导线的连接情况隐藏在盒内),如图所示。

(1)当老师闭合开关时,两只灯泡都亮了；断开开关,两灯泡又同时熄灭。
①请你判断：在这个木盒内,除了导线,一定还有另外一个电路元件,它是电源；
②根据上述现象,你不能(填“能”或“不能”)断定这两只灯泡是串联的。
(2)经过检验,这两只灯泡确实是串联的,但在老师闭合开关的时候,细心的小华观察到灯 $ L_1 $ 比 $ L_2 $ 亮些。她认为这是因为 $ L_1 $ 比 $ L_2 $ 更靠近电源正极的缘故。
①你认为小华的判断是错误(填“正确”或“错误”)的；
②在不增加其他器材的条件下,能证实小华的判断是否正确的做法是断开开关，将两只灯泡交换位置，闭合开关后再比较亮度。

答案：
(1)①电源　②不能　
(2)①错误　②断开开关，将两只灯泡交换位置，闭合开关后再比较亮度
