《2025年南方新课堂金牌学案九年级物理上册人教版》

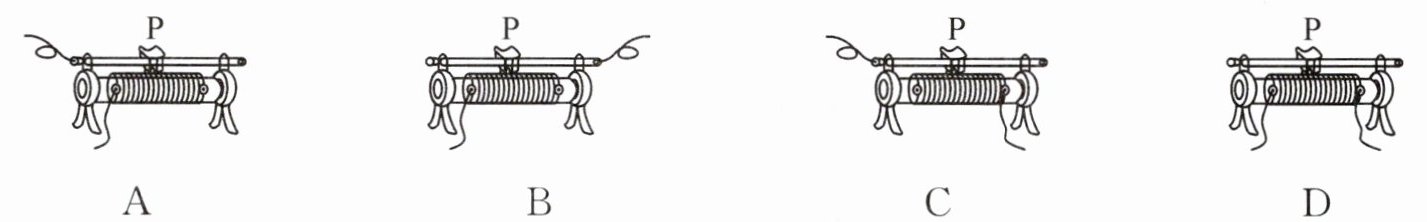

1. 下图给出了滑动变阻器四种接入电路的结构示意图。其中,当滑片P向左滑动时,连入电路中的电阻变大的接法是(C)

答案： C

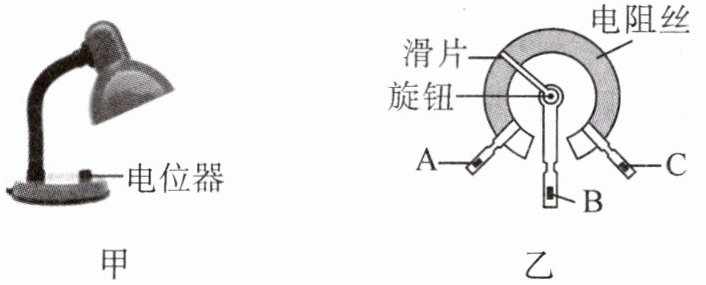

2. [物理与生活]如图所示,甲为某调光台灯,乙为该调光台灯用到的电位器的结构图,A、B、C为电位器的三个接线柱,转动滑片可调节灯泡亮度。下列分析正确的是(D)

A.电位器应与灯泡并联
B.电位器是通过改变接入电路中电阻丝的粗细来改变灯泡亮度的
C.若只将A、C接入电路,顺时针转动旋钮时灯泡变暗
D.若只将B、C接入电路,顺时针转动旋钮时灯泡变亮

答案： D

3. 如图所示,闭合开关S前,滑动变阻器的滑片P应移到b(填“a”或“b”)端,这样做的目的是保护电路。闭合开关,当向左移动滑片P时,小灯泡变亮(填“亮”或“暗”)。

答案： b 保护电路 亮

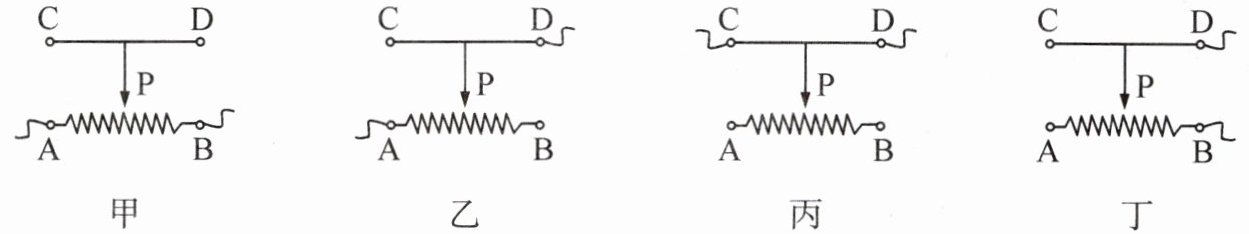

4. 滑动变阻器通过改变电阻丝接入电路的长度来改变接入电路的电阻值,从而改变电路中的电流。一个标有“10Ω 2A”的滑动变阻器,它的阻值变化范围是0~10Ω；它允许通过的最大电流为2A。如图表示的是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,电阻值变大的是乙。

答案： 长度 0~10Ω 2 乙
