《2025年南方新课堂金牌学案九年级物理上册人教版》

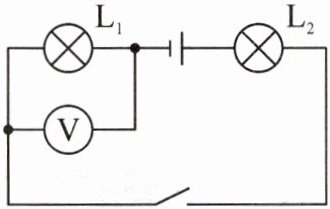

易错训练2：(2023年金昌市模拟)如图所示,电源电压为$10V$,闭合开关$S$后,电压表的示数为$6V$,下列描述

不

正

确

的是(B)


A.$L_1两端电压为4V$
B.$L_1两端电压为6V$
C.$L_2两端电压为6V$
D.$L_1和L_2两端电压之和为10V$
易错点拨：此电路中,电压表测量的是$L_2$两端的电压,而不是$L_1$两端的电压.

答案： B

1. 如图所示,电源电压为$3V$,电压表示数为$2V$,则灯泡$L_2$两端的电压为(D)


A.$5V$
B.$3V$
C.$2V$
D.$1V$

答案： D

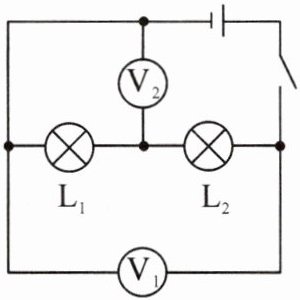

2. 静静同学在学习电学知识时,发现如图所示的电路中,闭合开关,电压表$V_1的示数为4.5V$,电压表$V_2的示数为2.5V$,则下列说法中错误的是(D)

A.$L_1两端电压为2.5V$
B.$L_2两端电压为2V$
C.将电压表$V_1$换成电流表,则$L_1$不亮,$L_2$不亮
D.将电压表$V_2$换成电流表,则$L_1$亮,$L_2$不亮

答案： D
