练 6.(2024 年徐州市)如图所示电路,闭合开关,电路所处的状态是(C)

A.通路
B.断路
C.短路
D.无法判断

答案： C

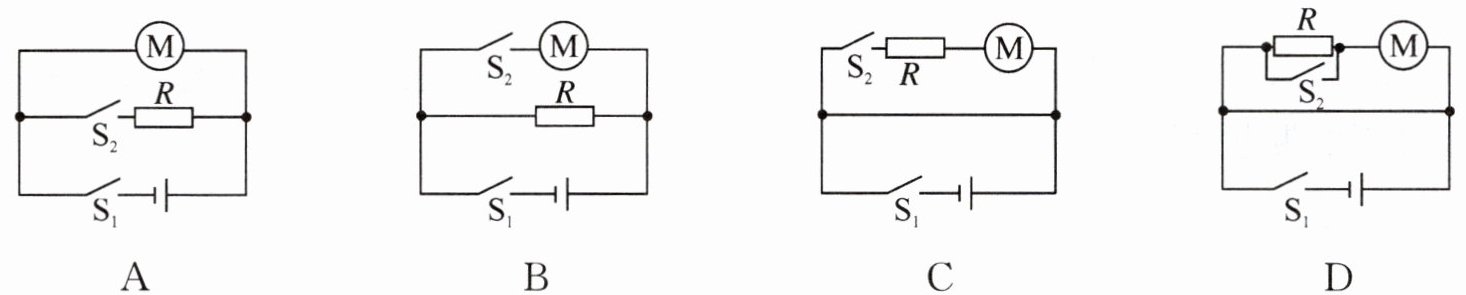

练 7.(2024 年呼和浩特市)现代科技迅猛发展,不断改变着我们的生活.梁伟同学观察到扫地机器人有这样的特点：(1)闭合$S_1$,扫地机器人开始扫地；(2)同时闭合$S_1和S_2$,开启拖地功能(扫拖同时进行).扫地功能由电动机$M$完成,拖地功能相当于电阻$R$.其等效电路图正确的是(A)

A.
B.
C.
D.

答案： A

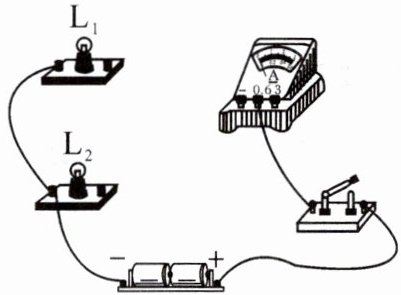

练 8.(2023 年贵州省)在如图所示实物电路中,请用笔画线代替导线按要求完成电路连接.要求：两灯并联,电流表测通过灯$L_1$的电流,开关控制整个电路,导线不能交叉.

答案：
如图所示.
