《2025年南方新课堂金牌学案九年级物理上册人教版》

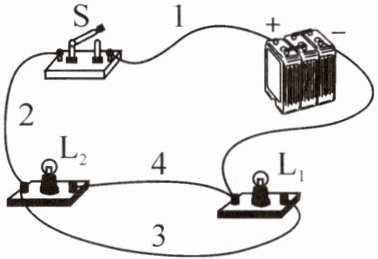

3. 如图所示,连接好电路闭合开关后,发现$L_1$不亮$,L_2$能发光,则电路中的故障可能是(D)

$A. L_1$灯座短路
$B. L_2$灯丝断了
C. 导线2断路
D. 导线3断路

答案： D

4. 如图所示是水果电池的工作原理：铜、锌两金属片一同插入水果接触到果酸,由于锌比铜活泼,容易失去电子,电子由锌片通过导线流向铜片. 溶液中的氢离子从铜片获得电子. 所以,在如图的电路中,电流从铜片流向LED灯,再流向锌片.

答案： 铜片　锌片

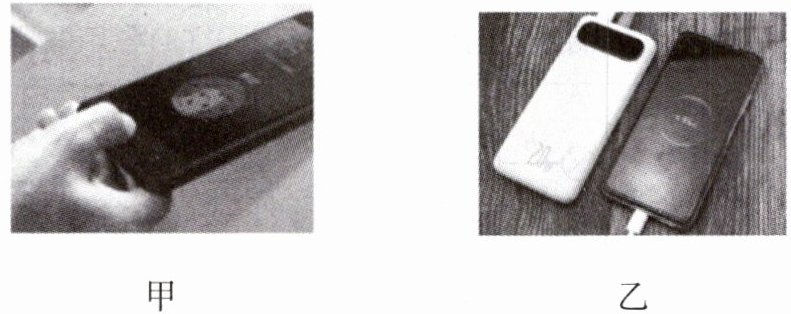

5. [物理与生活]指纹识别解锁是目前较为流行的手机解锁方式. 如图甲所示,手指轻轻触碰感应区,识别出正确的指纹后手机自动开锁,则感应区相当于手机电路中的开关,如图乙所示,充电宝给手机充电过程中,充电宝相当于______电源. (均填“电源”“开关”或“用电器”)

答案： 开关　电源

6. 如图所示是一种定时课间音乐播放装置的原理图. “播放器”有电流通过时会播放音乐；“定时开关”到达设定时间时会自动断开. 闭合开关S,当“定时开关”处于闭合状态时,指示灯会(填“会”或“不会”)亮,播放器不会(填“会”或“不会”)播放音乐；当到达设定时间“播放器”播放音乐时,指示灯会(填“会”或“不会”)亮.

答案： 会　不会　会
