典例：

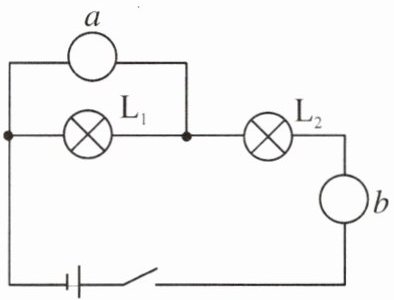

在如图中,要使 $ L_1 $ 与 $ L_2 $ 串联,在“$◯$”处接入电流表或电压表,测量电路中的电流、$ L_1 $ 两端的电压。以下做法正确的是(B)

A.$ a $ 为电流表,$ b $ 为电流表
B.$ a $ 为电压表,$ b $ 为电流表
C.$ a $ 为电流表,$ b $ 为电压表
D.$ a $ 为电压表,$ b $ 为电压表

答案： B

变式：

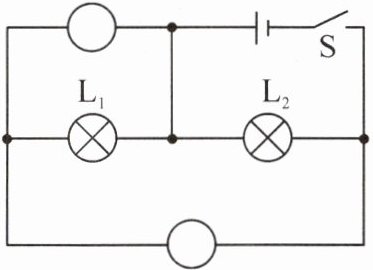

如图所示,在图中两个“$◯$”内选填“电压表”和“电流表”的符号,使两灯组成并联电路。

答案：
如图所示.

考点 1 电压表的使用

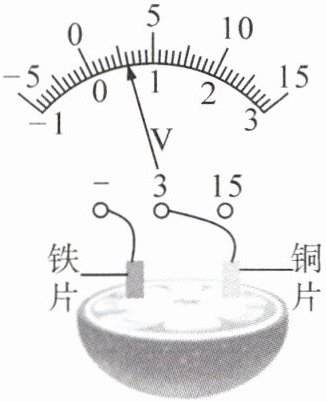

练 1. (2024 年淮安市)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。

(1) 用电压表测量电压,该水果电池电压为0.6$ V $,水果电池是将化学能转化为电能。
(2) 该水果电池正极是铜片(填“铁片”或“铜片”)。
(3) 为获得更高电压,可以将多个水果电池串联。

答案：
(1)0.6 化学
(2)铜片
(3)串

考点 2 串、并联电路中电压的规律
练 2. (2023 年连云港市)两个电阻 $ R_1 $、$ R_2 $ 串联在电路中,已知 $ R_1 ＞ R_2 $,通过两个电阻的电流 $ I_1 $、$ I_2 $ 的大小关系是 $ I_1 $=(填“$ ＞ $”“$ ＜ $”或“$ = $”)$ I_2 $,加在两个电阻两端的电压 $ U_1 $、$ U_2 $ 的大小关系是 $ U_1 $＞(填“$ ＞ $”“$ ＜ $”或“$ = $”)$ U_2 $。

答案： = ＞
