《2025年南方新课堂金牌学案九年级物理上册人教版》

1. [物理与生活]下列用电器正常工作时,电流大约为 $ 1A $ 的是(A)
A.家用电冰箱的电流
B.计算器中电源的电流
C.手电筒通过灯丝的电流
D.手机充电的电流

答案： A

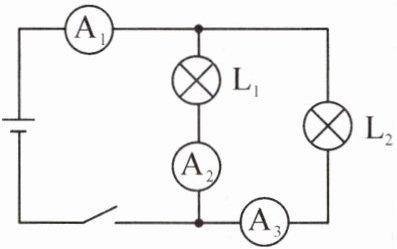

2. 如图所示,关于电流表的说法正确的是(D)

A.电流表 $ A_1 $ 测量通过灯 $ L_1 $ 的电流
B.电流表 $ A_2 $ 测量通过灯 $ L_2 $ 的电流
C.电流表 $ A_3 $ 测量通过灯 $ L_1 $ 和 $ L_2 $ 的总电流
D.电流表 $ A_1 $ 测量通过灯 $ L_1 $ 和 $ L_2 $ 的总电流

答案： D

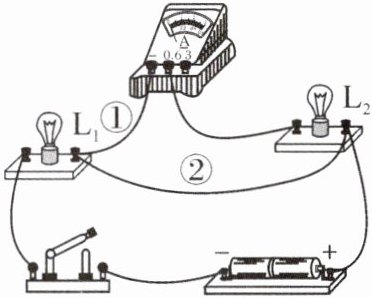

3. 在学习了电流表的使用后,小莉连接了如图所示的电路,下列说法正确的是(D)

A.闭合开关,灯 $ L_1 $、$ L_2 $ 均发光
B.闭合开关,电流表有示数
C.仅将导线①的左端改接到灯 $ L_1 $ 左端,闭合开关,灯 $ L_1 $ 和 $ L_2 $ 并联,电流表测量灯 $ L_1 $ 中的电流
D.仅撤掉导线②,闭合开关,灯 $ L_1 $ 和 $ L_2 $ 串联,电流表能测量 $ L_1 $ 和 $ L_2 $ 中的电流

答案： D

4. 如图所示,小强把电流表并联在灯 $ L_1 $ 的两端。此时闭合开关,一定会发生的是(D)

A.电源短路
B.电流表损坏
C.灯 $ L_2 $ 的灯丝烧断
D.灯 $ L_1 $ 不亮

答案： D

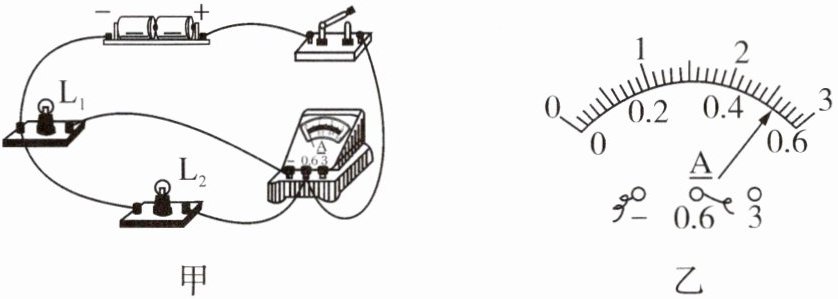

5. 如图甲是用电流表测量电流的实验电路,请正确回答以下问题：

(1)电流表使用前,应检查指针是否对准______,如果有偏差,需先“校零”。
(2)连接电路时,开关应断开,电流表必须______联在被测的那部分电路中,且应选用合适的量程,使电流从电流表的______流出。
(3)图甲是某同学连接好的电路,合上开关后,此时电流表测灯______的电流,如果电流表的示数如图乙所示,则经过该灯的电流大小是______A。
(4)请在图甲中某根导线上画“×”号,并用笔画线代替导线,将该导线正确改接到另一接线柱,使电流表变为测干路中的电流。

答案：

(1)零刻度线
(2)串 负接线柱
(3)L₁ 0.52
(4)如图所示.
