《2025年南方新课堂金牌学案九年级物理上册人教版》

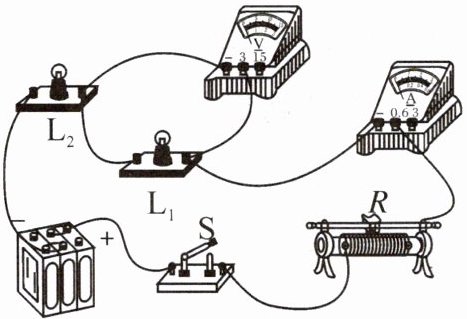

3. (2024 年攀枝花市)小明在做电学实验时,连接电路如图所示. 闭合开关,灯 $ L_1 $ 不发光,$ L_2 $ 发光,电流表有示数,电压表无示数. 若电路中只有一处故障,该故障可能是(A)

A.电压表短路
B.灯 $ L_1 $ 断路
C.电流表断路
D.灯 $ L_2 $ 短路

答案： A

4. 在如图所示的电路中,电源电压不变,两只电表均完好,导线连接完好. 闭合开关 $ S $ 后,发现灯 $ L_1 $、$ L_2 $ 均不发光,电流表和电压表都没有示数；将两灯位置互换后,发现两灯仍不发光,电流表没有示数,但电压表有示数. 则该电路的故障可能是(B)

A.灯 $ L_1 $ 短路
B.灯 $ L_1 $ 断路
C.灯 $ L_2 $ 短路
D.灯 $ L_2 $ 断路

答案： B

5. 如图甲所示,$ R_1 $ 和 $ R_2 $ 串联在电路中,闭合开关,电压表 $ V_1 $ 和 $ V_2 $ 的示数均为 $ 2.0 \, V $；如图乙所示,$ R_3 $ 和 $ R_4 $ 并联在电路中,闭合开关,电流表 $ A_1 $ 和 $ A_2 $ 的示数均为 $ 0.24 \, A $. 下列判断正确的是(A)

A.$ R_2 $ 短路,$ R_4 $ 断路
B.$ R_2 $ 断路,$ R_4 $ 短路
C.$ R_2 $ 和 $ R_4 $ 都发生短路
D.$ R_2 $ 和 $ R_4 $ 都发生断路

答案： A
