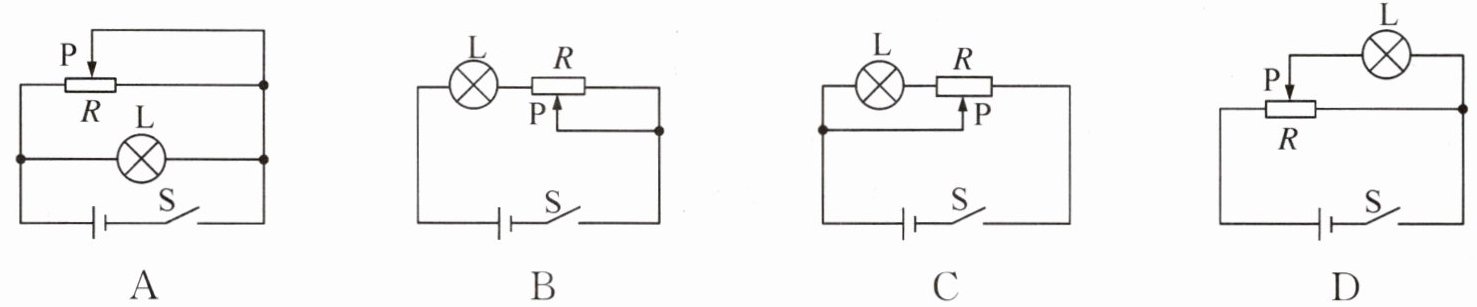

5. 如图所示,在保证安全的情况下,肯定能用滑动变阻器调节小灯泡由亮到灭的是(D)

答案： D

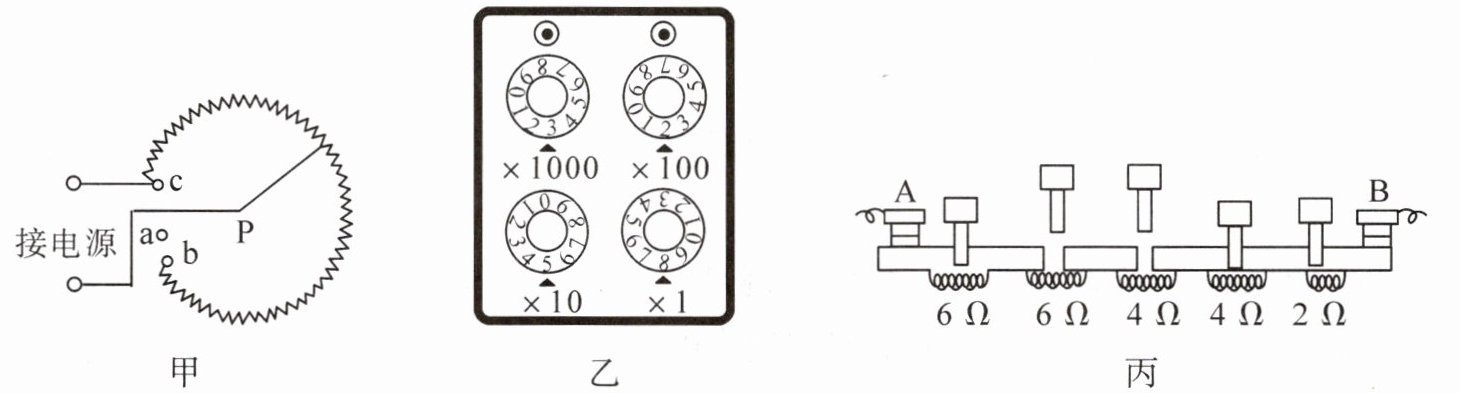

6. (1)如图甲,若要使图中阻值变大,滑片P应该顺时针(填“顺时针”或“逆时针”)旋转。
(2)如图乙电阻箱的示数是3258Ω,如图丙所示的是插入式电阻箱的结构示意图,则A、B两个接线柱之间的电阻值是10Ω,最大可以调到22Ω。

答案：
(1)顺时针
(2)3258 10 22

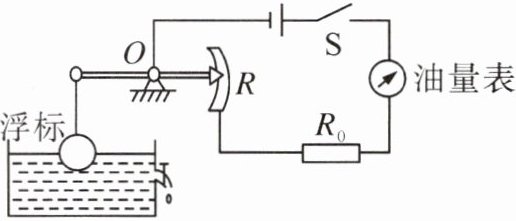

7. [物理与生活]有一种自动测定油箱内油面高度的装置如图所示,油量表是由电流表(填“电流表”或“电压表”)改装而成。R是滑动变阻器,它的金属滑片是杠杆的一端,通过油量表指针所指的刻度,可知油箱内油面的高度或存油量。当油面升高时,浮标的位置升高,在杠杆的作用下,变阻器的阻值变小,油量表的示数变大,把油量表表盘的刻度转换成油面高度或油箱内油的体积,就可以知道油箱内的存油量。

答案： 电流表 升高 变小 变大
