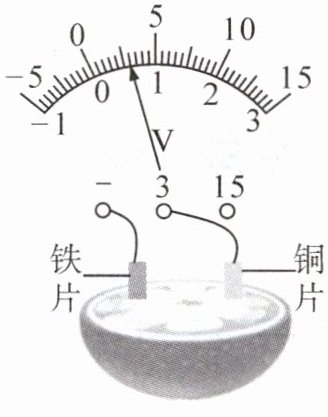

4. 如图所示,把铜片、铁片插入橙子中,制成一个水果电池.用电压表测得其电压为0.6V,该电池的正极是铜片(填“铁片”或“铜片”),它将化学能转化为电能.

答案： 0.6　铜片　化学

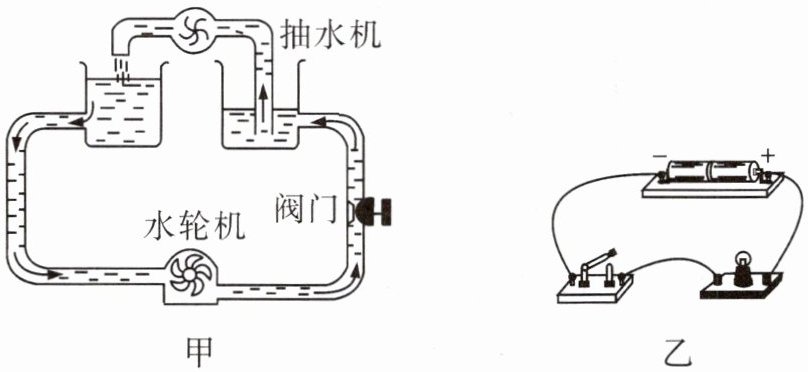

5. 学习电压的相关知识时,小明通过类比如图甲、乙两装置得出了以下结论,其中

不

合

理

的是(B)

A.电池类似于抽水机,可以使电路的两端保持一定电压
B.灯泡类似于水路中的水轮机,可以使电路中形成电流
C.开关类似于水路中的阀门,可以控制电路中电流的通断
D.水的流动是因为有水压,自由电子定向移动是因为有电压

答案： B

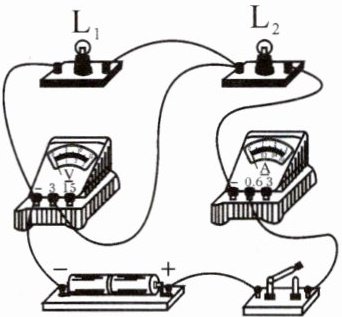

6. 如图所示,下列判断中正确的是(C)

A.灯$L_1$与灯$L_2$并联,电流表测通过灯$L_1$的电流
B.灯$L_1$与灯$L_2$并联,电流表测通过灯$L_2$的电流
C.灯$L_1$与灯$L_2$串联,电压表测灯$L_1$两端的电压
D.灯$L_1$与灯$L_2$串联,电压表测灯$L_2$两端的电压

答案： C

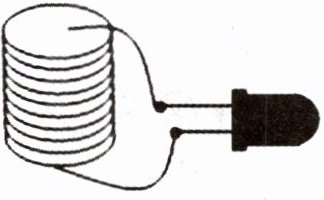

7. 某同学制作了如图所示的“硬币”电池.具体步骤如下：
① 剪纸：将吸水纸和锡箔纸剪成与五角硬币相同的形状；
② 垒电池：按锡箔纸、吸水纸(用醋浸泡过)的顺序叠放,组成一枚“硬币”,将这样的“硬币”一层一层地叠加；
③ 连接：将两根导线分别连接在“硬币”电池的上下两面,将LED灯接入电路即可发光.

(1) “硬币”电池的电压大小可以通过LED灯的亮度来反映.
(2) “硬币”电池的电压大小除了与“硬币”的材质有关,还可能与“硬币”的数量有关.

答案：
(1)LED灯的亮度　
(2)数量
