2. [电路、串联和并联电路]小星发现,汽车在转弯前,爸爸拨动转向横杆,汽车同侧前后两个转向灯同时亮、同时灭,但其中一个损坏时,另外一个仍能正常工作,则转向杆相当于电路中的开关(填“电源”“开关”或“用电器”),两个转向灯的连接方式是并联。

答案： 开关 并联

3. [串联和并联电路、电流]经过十字路口时,交通指挥灯有序指挥车辆和行人,路口交通指示灯是并联(填“串联”或“并联”)的。小星还发现,有时红灯快结束时黄灯也同时亮了,此时电路中的总电流变大(填“变大”“不变”或“变小”)。

答案： 并联 变大

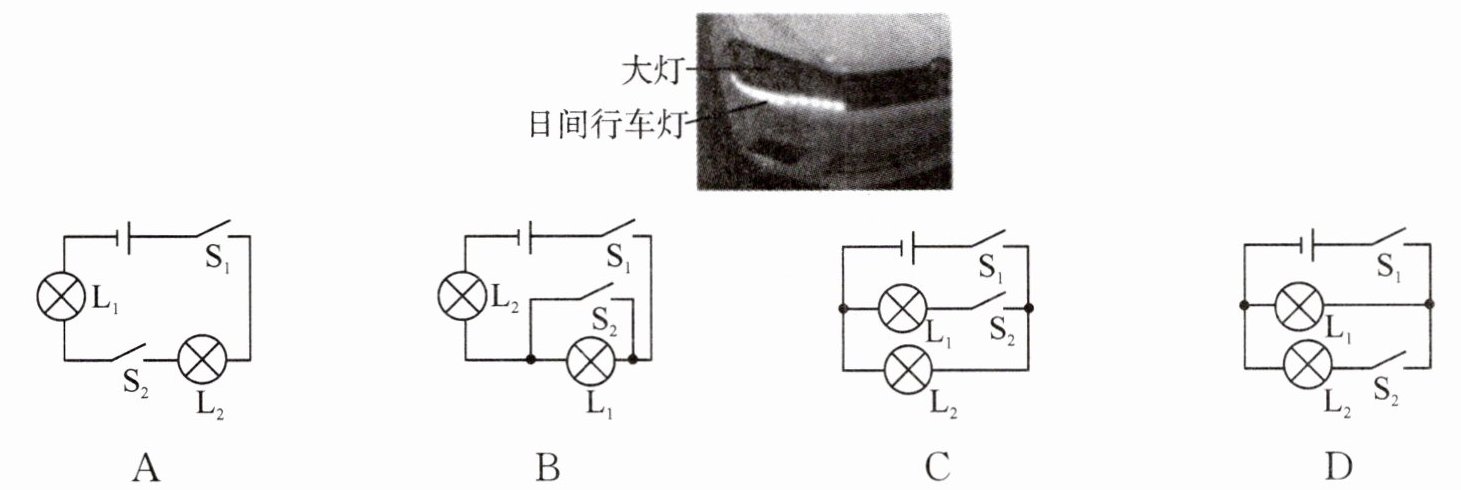

4. [串联和并联电路]为了提高行车的安全性,有的汽车装有日间行车灯,如图所示。当汽车启动时,先将 $ S_1 $ 闭合,日间行车灯 $ L_2 $ 立即亮起,再闭合 $ S_2 $,车前大灯 $ L_1 $ 也亮起。如图所示的电路图中符合这一情况的是______(填字母)。

C

答案： C

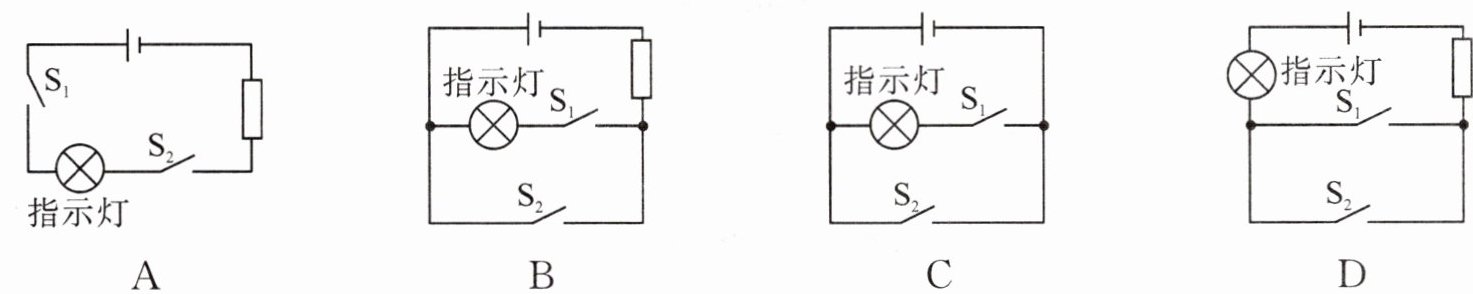

5. [串联和并联电路]汽车上设置了“安全带指示灯”,提醒驾驶员系好安全带,当坐下时开关 $ S_1 $ 接通,指示灯亮；当安全带系好时,相当于闭合开关 $ S_2 $,指示灯不亮,符合上述要求的电路图是______(填字母)。

B

答案： B

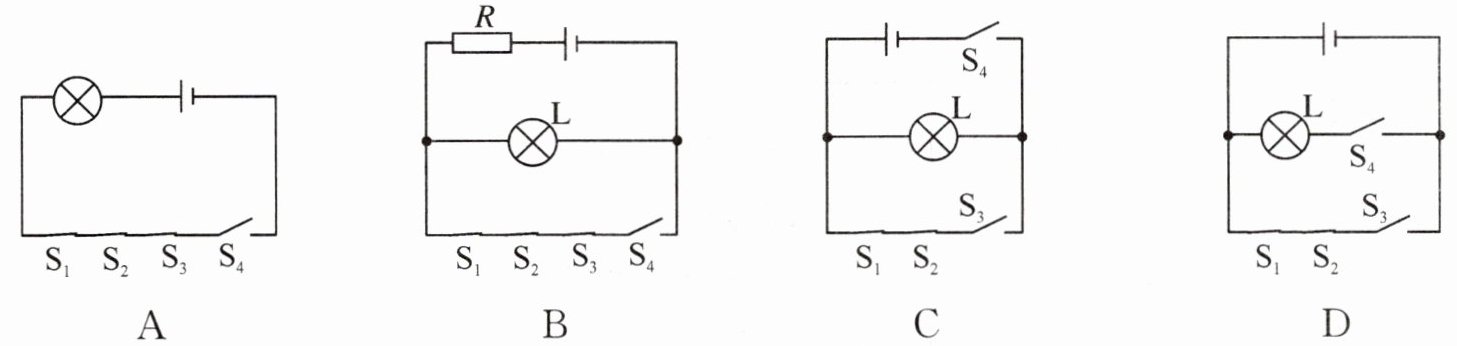

6. [串联和并联电路]汽车上装有一个用来提醒司机是否关好车门的指示灯。四个车门中只要有一个门没关好(相当于一个开关断开),该指示灯就会发光。如图所示的模拟电路图符合要求的是B(填字母)。

答案： B
