学用结合★培养能力
知识点 滑动变阻器的使用

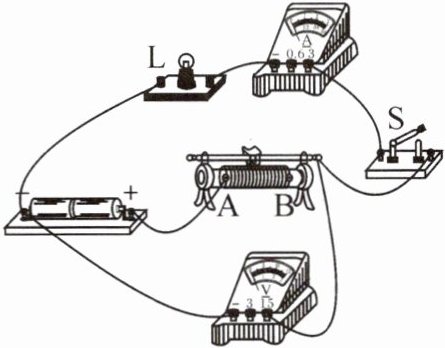

典例：如图所示的实物电路,下列分析正确的是(
A.闭合开关前,滑动变阻器的滑片应滑到A端
B.闭合开关后,滑动变阻器和灯泡组成并联电路
C.闭合开关后,电压表测量的是滑动变阻器两端的电压
D.闭合开关后,滑片向左端滑动时,电压表示数变大,灯泡变亮
知识点 滑动变阻器的使用
典例：如图所示的实物电路,下列分析正确的是(
D
)A.闭合开关前,滑动变阻器的滑片应滑到A端
B.闭合开关后,滑动变阻器和灯泡组成并联电路
C.闭合开关后,电压表测量的是滑动变阻器两端的电压
D.闭合开关后,滑片向左端滑动时,电压表示数变大,灯泡变亮
答案：
D

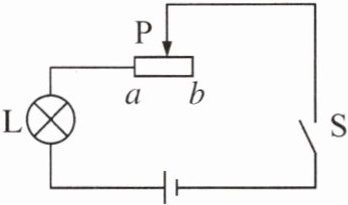

变式：如图所示,下列说法正确的是(
A.滑片P向b端移动时,连入电路的电阻变小
B.滑片P向a端移动时,小灯泡的亮度增强
C.滑片变阻器不能改变灯泡中的电流
D.滑片P移到b端,小灯泡最亮
B
)A.滑片P向b端移动时,连入电路的电阻变小
B.滑片P向a端移动时,小灯泡的亮度增强
C.滑片变阻器不能改变灯泡中的电流
D.滑片P移到b端,小灯泡最亮
答案：
B
