《2025年南方新课堂金牌学案九年级物理上册人教版》

知识点 串、并联电路中电压规律的应用

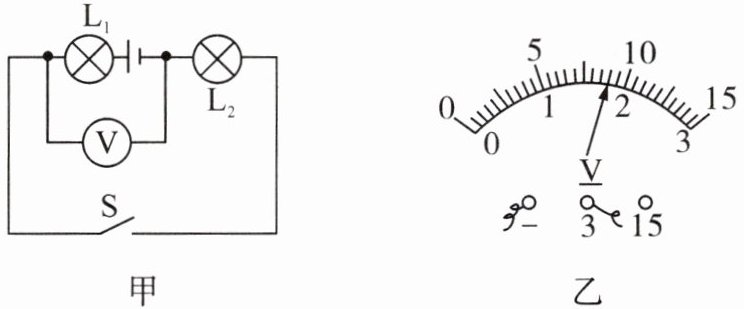

典例：如图甲所示,电源电压为$6V$,闭合开关$S$后,电压表测灯$L_2$的电压,电压表的示数如图乙所示,灯$L_2$两端电压为1.8$V$,则灯泡$L_1$两端电压为4.2$V$.

答案： L₂ 1.8 4.2

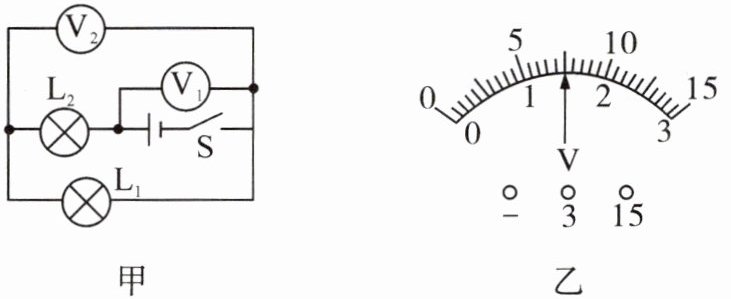

变式：如图甲所示,闭合开关$S$后,灯$L_1和L_2$均发光,此时电压表$V_1和V_2$的指针偏转角度相同,位置如图乙所示. 则灯$L_1和L_2$两端的电压分别是(D)

A.$7.5V$,$1.5V$
B.$7.5V$,$6V$
C.$6V$,$1.5V$
D.$1.5V$,$6V$

答案： D

易错训练1：下列关于电路特点描述正确的是(D)
A.若一个开关同时控制两小灯泡同亮同灭,则此两小灯泡一定串联
B.在同一电路中,若通过两小灯泡的电流相等,则此两小灯泡一定串联
C.在同一电路中,若两小灯泡电压相等,则此两小灯泡一定并联
D.在同一电路中,若通过两小灯泡的电流不相等,则此两小灯泡一定并联
易错点拨：若一个开关能控制两小灯泡同亮同灭,此两灯可能串联,也可能并联,开关位于干路上；同一电路中,若电流不相等,则两灯一定并联；若两灯电压不相等,则两灯一定串联. 若电流或电压相等,不能据此判断其连接方式.

答案： D
