考点 4 影响电阻大小的因素
练 7. (2022 年贺州市)在“探究影响导体电阻大小的因素”中,小明猜想导体电阻大小可能与下列因素有关
A. 导体的材料
B. 导体的长度
C. 导体的横截面积

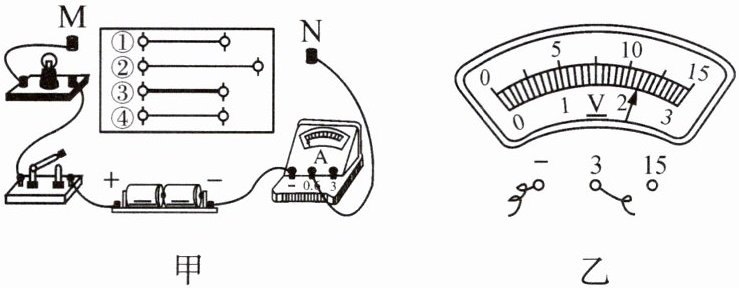

为了验证上述猜想,他用如图甲所示的器材进行实验,编号①、②、③是镍铬合金导体,④是锰铜合金导体。

(1) 实验前开关应处于断开状态。
(2) 选用①、②两根导体分别接入电路进行实验,可验证猜想B(填“A”“B”或“C”)。
(3) 选用①、④两根导体分别接入图中 $ M $、$ N $ 两点间,闭合开关电流表的示数不同,可知在导体的长度和横截面积相同时,导体电阻大小跟导体的材料有关。
(4) 用②导体接在 $ M $、$ N $ 两点间后,用电压表测出其两端电压如图乙所示,读数为2.2 $ V $。

答案：
(1)断开
(2)B
(3)材料
(4)2.2
