《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

1. (2024 达州)如图所示电路,闭合开关后,整个电路正常工作。其中一只灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为(A)

A.$L_1$短路
B.$L_2$短路
C.$L_1$开路
D.$L_2$开路

答案： A

2. 在如图所示的电路中,电源电压恒定,两个灯泡$L_1$、$L_2$相同。当闭合开关时,若发现两个电流表示数相等,且均在正常值范围内,则出现的故障是(B)

A.$L_1$短路
B.$L_1$开路
C.$L_2$短路
D.$L_2$开路

答案： B

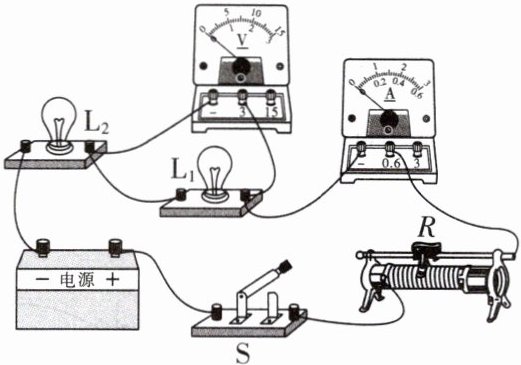

3. (2025 自贡期末)物理兴趣小组的同学在做“探究串联电路中电阻的规律”实验时,设计连接了如图所示的电路,当闭合开关$S$后,发现两只灯泡都不亮,电流表无示数,电压表有示数且接近电源电压。以下故障原因可能正确的是(C)

A.电流表开路
B.电压表短路
C.灯$L_1$开路
D.灯$L_2$短路

答案： C

4. 教材样板题 如图所示,电路中开关闭合后,两盏灯都不亮；用一根导线连接$a$、$b$两点后,灯$L_1$不亮,灯$L_2$亮。假如故障只有一处,那么,电路的故障可能是(A)

A.灯$L_1$开路
B.灯$L_1$短路
C.灯$L_2$开路
D.灯$L_2$短路

答案： A
