《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

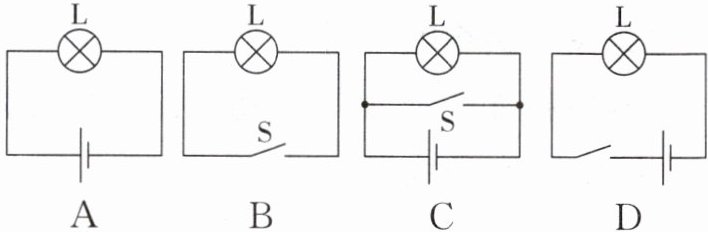

1.(2024盐城期中)下列电路完整且正确的是(D)

答案： D

2.(2024泰山区期中)为了住户的安全与方便,越来越多的小区安装了电子门禁,当我们进入小区时,需要刷门禁卡电动门才会自动打开,下列元件与门禁卡在电路中的作用相同的是(A)

答案： A

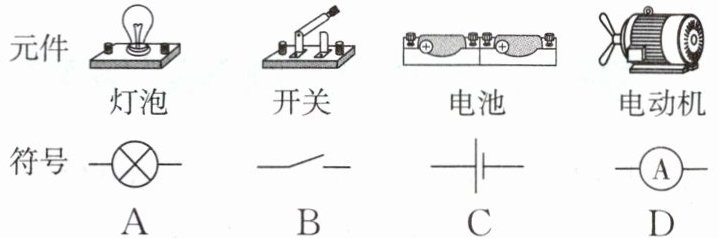

3. 下列各电路元件与对应的符号错误的是(D)

答案： D

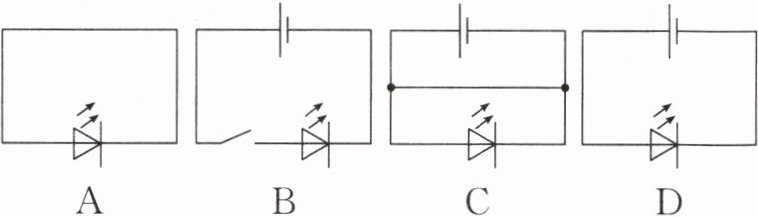

4.(2024广西)如图是水果电池和发光二极管( )组成的电路。下列电路图与其对应的是(D)

答案： D

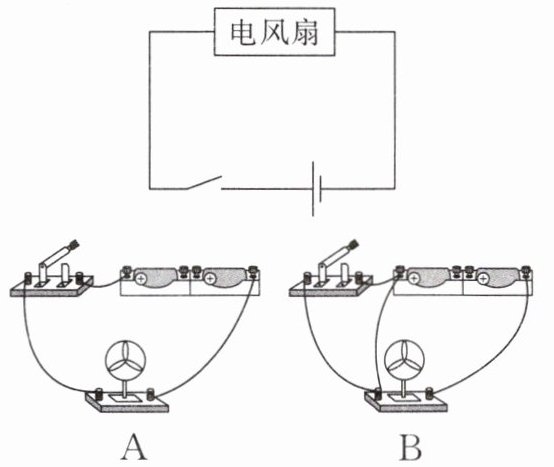

5. 如图所示是把电池和玩具电风扇连接起来的电路图。下列连接的相应电路正确的是(A)

答案： A

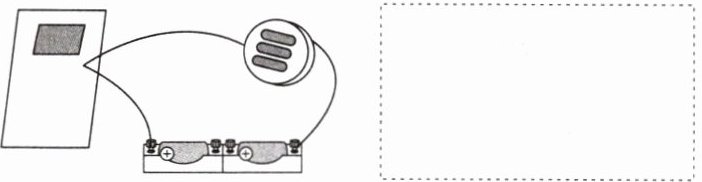

6. 教材素材改编题 某同学学习了“电路”知识后,自行设计了如图所示的门铃电路,请在虚线框内画出这个门铃电路的电路图。

答案： 如图所示

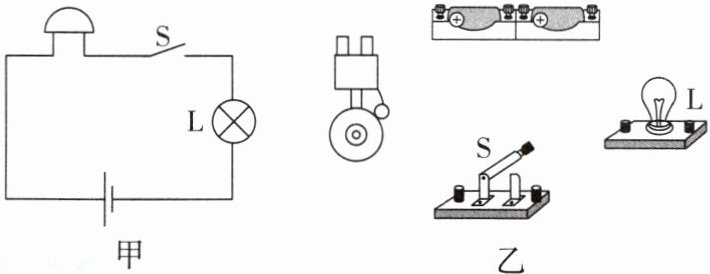

7. 请根据图甲所给的电路图,将图乙中的实物电路连接完整。

答案： 本题可根据电路图，将实物电路按顺序连接起来。
步骤一：分析电路图
从电路图甲可知，电路是一个串联电路，电流从电源正极流出，依次经过电铃、开关$S$、灯泡$L$，最后回到电源负极。
步骤二：连接实物电路
- 用导线将电源的正极与电铃的一个接线柱相连。
- 再用导线将电铃的另一个接线柱与开关$S$的一个接线柱相连。
- 接着用导线将开关$S$的另一个接线柱与灯泡$L$的一个接线柱相连。
- 最后用导线将灯泡$L$的另一个接线柱与电源的负极相连。
综上，按照上述方法连接实物电路即可（实物连接图需根据实际操作绘制，这里主要体现连接思路）。

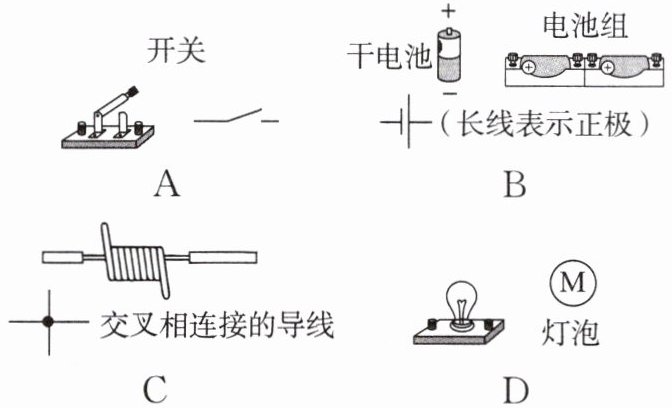

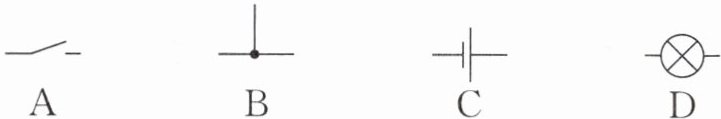

8.(多选题)为了简单、形象地表示实际电路的情况,我们常用规定的符号表示电源、开关、导线、用电器等电路元件。下列电路元件表示正确的是(ABC)

答案： ABC

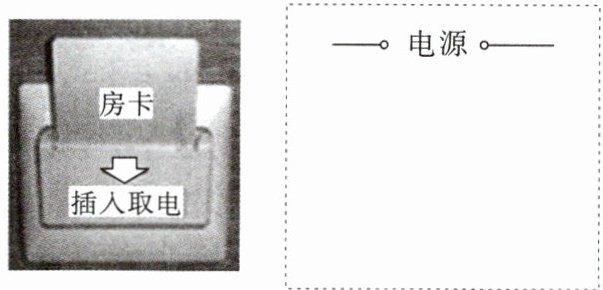

9.(2025沈阳和平区期末)如图,将房卡插入取电盒时,房间内的一盏电灯发光。请在虚线框内完成此电路的电路图。

答案：
如图所示
