《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

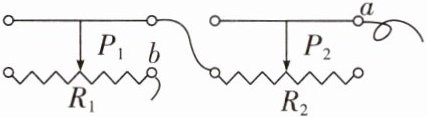

4. (2024德阳旌阳区期中)将两只滑动变阻器串接起来,如图所示,把$a$、$b$接入电路后,要使两只变阻器的总电阻最大,则滑片$P_{1}$、$P_{2}$的位置(A)

A.$P_{1}$放在最左端,$P_{2}$放在最右端
B.$P_{1}$放在最右端,$P_{2}$放在最左端
C.$P_{1}$放在最右端,$P_{2}$放在最右端
D.$P_{1}$放在最左端,$P_{2}$放在最左端

答案： A

5. 原创题 如图所示的电路中,已知$R_{1}= 6\Omega$,$R_{2}= 3\Omega$,$R_{3}= 5\Omega$,则电路中$R_{1}$、$R_{2}$、$R_{3}$三个电阻的等效电阻值为(C)


A.$11\Omega$
B.$9\Omega$
C.$7\Omega$
D.$2\Omega$

答案： C

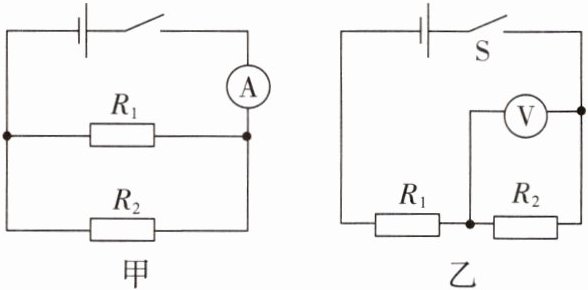

6. (2025成都高新区期末)定值电阻$R_{1}和R_{2}$并联在如图甲所示电路中,电流表的示数为$0.4A$,通过$R_{2}的电流为0.3A$；再将$R_{1}和R_{2}$串联在如图乙所示电路中,$R_{1}两端的电压U_{1}和R_{2}两端的电压U_{2}$之比为(A)

A.$3:1$
B.$4:3$
C.$3:4$
D.$1:3$

答案： A

7. 如图所示电路中,电源电压保持不变,已知$R_{1}:R_{2}= 2:3$。当开关$S$闭合时,$R_{1}$、$R_{2}$两端的电压之比为1∶1,电流表$A_{1}和A_{2}$的示数之比为5∶2。

答案： 1∶1 5∶2

8. (2025菏泽巨野质检)有一小灯泡,正常发光时灯丝的电阻是$10\Omega$,正常工作时所需电压是$2.5V$,如果我们手边只有电压是$6V$的电源,要使小灯泡正常工作,需要串(选填“串”或“并”)联一个阻值是14$\Omega$的电阻。

答案： 串 14

9. (2025成都实验外国语学校期中)如图所示的电路中,电源电压保持不变,电阻$R_{1}= 4\Omega$,$R_{3}= 6\Omega$,求：
(1)当开关$S_{1}$、$S_{2}$都断开时,电流表的示数为$0.6A$,求电源电压；
(2)当开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为$2A$,求电阻$R_{2}$的阻值。

答案：
(1)6 V
(2)12 Ω
