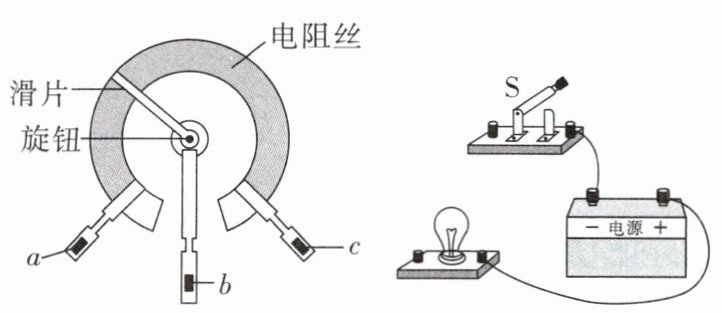

变式2 教材素材改编题 (2025泸州合江县期末)小明准备在手电筒电路的基础上加装一个电位器,实现可调光的目的。请用笔画线代替导线,将图中的实物电路连接完整,使闭合开关$S$后,顺时针旋转旋钮时灯泡变亮。

答案:
本题考查滑动变阻器的连接方法
步骤一:分析滑动变阻器的连接规则
滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路中的电流。其正确连接方法是“一上一下”。
步骤二:根据灯泡变亮条件确定接线柱
已知顺时针旋转旋钮时灯泡变亮,说明此时电路中的电流变大。根据欧姆定律$I = \frac{U}{R}$($U$为电源电压,不变),电流变大则电路中的电阻变小。
所以需要将滑动变阻器的$b$、$c$接线柱接入电路(这样顺时针旋转旋钮时,接入电路的电阻丝变短,电阻变小,电流变大,灯泡变亮)。
连接后的实物电路为:电源正极连接开关$S$的右接线柱,开关$S$的左接线柱连接滑动变阻器的$c$接线柱,滑动变阻器的$b$接线柱连接灯泡的右接线柱,灯泡的左接线柱连接电源负极。
综上,答案为将滑动变阻器的$\boldsymbol{b}$、$\boldsymbol{c}$接线柱按上述方式接入电路(具体连接:电源正极$\to$开关$S$右接线柱,开关$S$左接线柱$\to$滑动变阻器$c$接线柱,滑动变阻器$b$接线柱$\to$灯泡右接线柱,灯泡左接线柱$\to$电源负极 ) 。
步骤一:分析滑动变阻器的连接规则
滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻,从而改变电路中的电流。其正确连接方法是“一上一下”。
步骤二:根据灯泡变亮条件确定接线柱
已知顺时针旋转旋钮时灯泡变亮,说明此时电路中的电流变大。根据欧姆定律$I = \frac{U}{R}$($U$为电源电压,不变),电流变大则电路中的电阻变小。
所以需要将滑动变阻器的$b$、$c$接线柱接入电路(这样顺时针旋转旋钮时,接入电路的电阻丝变短,电阻变小,电流变大,灯泡变亮)。
连接后的实物电路为:电源正极连接开关$S$的右接线柱,开关$S$的左接线柱连接滑动变阻器的$c$接线柱,滑动变阻器的$b$接线柱连接灯泡的右接线柱,灯泡的左接线柱连接电源负极。
综上,答案为将滑动变阻器的$\boldsymbol{b}$、$\boldsymbol{c}$接线柱按上述方式接入电路(具体连接:电源正极$\to$开关$S$右接线柱,开关$S$左接线柱$\to$滑动变阻器$c$接线柱,滑动变阻器$b$接线柱$\to$灯泡右接线柱,灯泡左接线柱$\to$电源负极 ) 。
1. 收音机、复读机上的“音量”旋钮,能够控制声音的响度。它的实质是一个(
A.电流表
B.电压表
C.变阻器
D.开关
C
)A.电流表
B.电压表
C.变阻器
D.开关
答案:
C

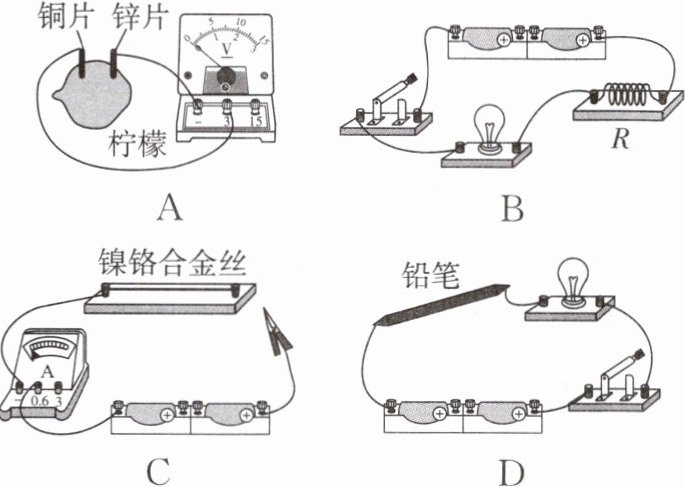

2. 如图所示的四个实验中,能模拟滑动变阻器原理的是(

C
)
答案:
C
3. 如图所示,实验室中某个常用的滑动变阻器铭牌上标有“$20\Omega$ $2A$”字样。下列关于这个滑动变阻器的说法中(
①当滑动变阻器通过$2A$的电流时,它的电阻为$20\Omega$;

②它接入电路的最大阻值是$20\Omega$;
③它是通过改变其接入电路中电阻丝的横截面积来改变接入电路电阻的;
④允许通过它的最大电流为$2A$。
A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确
D
)①当滑动变阻器通过$2A$的电流时,它的电阻为$20\Omega$;
②它接入电路的最大阻值是$20\Omega$;
③它是通过改变其接入电路中电阻丝的横截面积来改变接入电路电阻的;
④允许通过它的最大电流为$2A$。
A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确
答案:
D

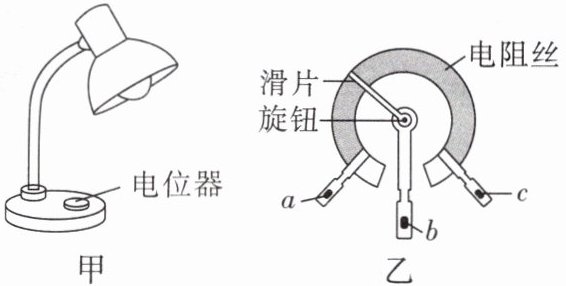

4. (2025成都期末)如图甲是可调亮度的台灯,图乙是该台灯电位器的结构图,$a$、$b$、$c$是电位器的三个接线柱,$a$、$c$分别与弧形电阻丝的两端相连,$b$与金属滑片相连,转动旋钮,可调节灯泡的亮度。下列分析正确的是(

A.电位器与灯泡并联
B.若只将$b$、$c$接入电路,顺时针转动旋钮时,灯泡的亮度不变
C.若只将$a$、$c$接入电路,顺时针转动旋钮时,灯泡变亮
D.若只将$a$、$b$接入电路,顺时针转动旋钮时,灯泡变暗
D
)A.电位器与灯泡并联
B.若只将$b$、$c$接入电路,顺时针转动旋钮时,灯泡的亮度不变
C.若只将$a$、$c$接入电路,顺时针转动旋钮时,灯泡变亮
D.若只将$a$、$b$接入电路,顺时针转动旋钮时,灯泡变暗
答案:
D
5. (2024四川期中)小雨同学在学习使用滑动变阻器改变灯泡亮度的实验中,连接了如图所示的电路,下列分析正确的是(

A.若将$A$、$C$端接进电路,向$D端移动滑片P$,连入电路电阻变小
B.若将$B$、$C$端连入电路中,闭合开关前,滑片$P$应移动到最右端
C.若将$A$、$B$端连入电路中相当于一根导线
D.若将$B$、$D$端连入电路中,闭合开关,滑片$P$向左移,灯泡变暗
D
)A.若将$A$、$C$端接进电路,向$D端移动滑片P$,连入电路电阻变小
B.若将$B$、$C$端连入电路中,闭合开关前,滑片$P$应移动到最右端
C.若将$A$、$B$端连入电路中相当于一根导线
D.若将$B$、$D$端连入电路中,闭合开关,滑片$P$向左移,灯泡变暗
答案:
D

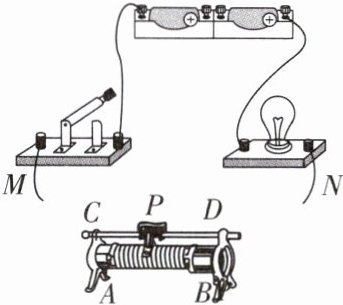

6. 如图所示电路,若要求滑动变阻器的滑片$P$向左移动时,电流表的示数减小,应将滑动变阻器哪两个接线柱接到$M$、$N$之间(

A.$a$、$c或a$、$d$
B.$b$、$c或b$、$d$
C.$a与b$
D.$c与d$
B
)A.$a$、$c或a$、$d$
B.$b$、$c或b$、$d$
C.$a与b$
D.$c与d$
答案:
B
