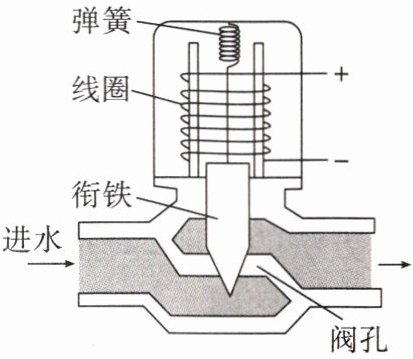

14. 新情境 (2024湖北)全自动洗衣机的进水阀门是由电磁铁控制的,其构造示意图如图所示。当线圈通电后产生磁场,线圈上端为S(南)极,对衔铁施加向上(填方向)的力,使衔铁移动,阀孔打开,水流进洗衣机。

答案： S(南)　向上

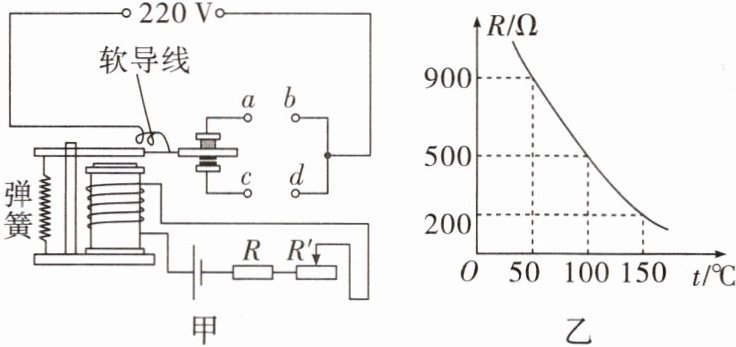

15. (2024淮安)某款恒温箱的简化电路如图甲所示。控制电路中电源电压为36V且保持不变,电磁铁线圈电阻为50Ω,R为热敏电阻(置于恒温箱内),其阻值随温度变化的关系如图乙所示；工作电路中的加热器(图中未画出)正常工作时的电阻为44Ω。求：

(1)加热器应接在图甲中______(选填“ab”或“cd”)之间,控制电路中电磁铁的上端为______极。
(2)加热器正常工作6s产生的热量是多少？
(3)控制电路的电流减小到0.036A,衔铁会被释放。则当调节R′= 50Ω时,恒温箱内设定的最低温度为多少摄氏度？
(4)若使恒温箱内设定的最低温度提高一些,可将R′的滑片向______滑动一点。
(1)加热器应接在图甲中ab(选填“ab”或“cd”)之间,控制电路中电磁铁的上端为N极。
(2)加热器正常工作6s产生的热量是多少？
6600J
(3)控制电路的电流减小到0.036A,衔铁会被释放。则当调节R′= 50Ω时,恒温箱内设定的最低温度为多少摄氏度？
50℃
(4)若使恒温箱内设定的最低温度提高一些,可将R′的滑片向右滑动一点。

答案：
(1)ab　N　
(2)6600J　
(3)50℃　
(4)右

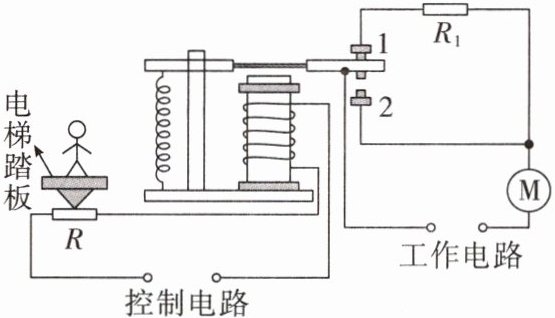

16. 解释原理 超市的电梯在无人搭乘时运动较慢,当顾客站上电梯踏板时电梯马上加速运动。如图所示是简化的电梯控制电路(R是压敏电阻,其受到的压力越大,电阻越小)。请简要分析其工作原理。

答案： 当无人搭乘时压敏电阻大，根据欧姆定律$I=\frac{U}{R}$可知，控制电路中的电流小，故电磁铁磁性小，衔铁连接1接线柱，工作电路中电流小，根据$P=UI$知，电动机功率小，因此电梯运动较慢；当顾客站上电梯时，压敏电阻减小，根据欧姆定律$I=\frac{U}{R}$可知，控制电路中的电流变大，电磁铁磁性增大，吸引衔铁连接2接线柱，工作电路中电流大，根据$P=UI$知，电动机功率增大，因此电梯马上加速运动。
