《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

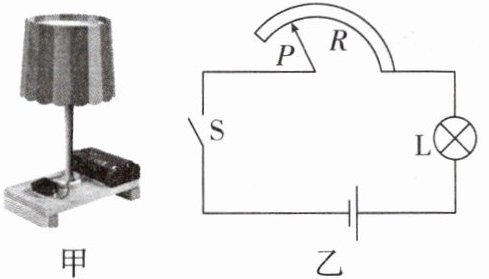

15. (2024重庆)如图甲所示是同学们自制的调光小台灯,图乙是台灯的电路原理图。电源电压为3V,R是调节亮度的变阻器,最大阻值为10Ω。灯L标有“2.5V,0.5W”字样。忽略温度对电阻的影响。求：

(1) 灯L正常发光时的电阻；
(2) 灯L正常发光时,变阻器R工作10min产生的热量；
(3) 电源电压降为2.7V后,灯L的最小实际电功率。

答案：
(1)12.5 Ω
(2)60 J
(3)0.18 W

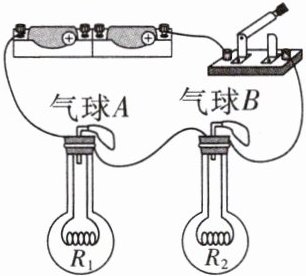

16. 新考法创新设计 (2025成都新都区期末)为了探究电流产生的热量跟什么因素有关,某同学设计了如图所示的装置。两段阻值不同的电阻丝$(R_1＜R_2)$密封在两个完全相同的烧瓶中,并通过短玻璃管与相同的气球相连。下列说法正确的是(C)

A.该实验只用到“转换法”
B.图中通过$R_1$的电流大于通过$R_2$的电流
C.相同时间内,B气球比A气球的膨胀程度大
D.该装置可探究电流产生的热量与电流大小的关系

答案： C
