《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

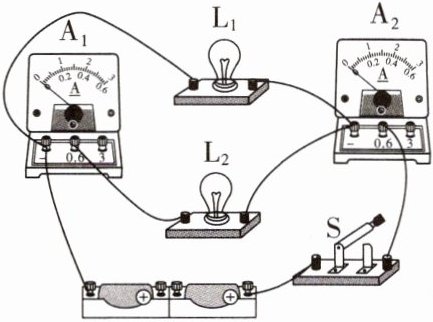

5.(2025怀化市期末)关于下列电路的分析正确的是(D)

A.小灯泡$L_1$和$L_2$串联
B.电流表$A_1$测$L_1$的电流
C.电流表$A_2$测$L_2$的电流
D.电流表$A_2$测干路上的电流

答案： D

6. 下列对如图所示电路的分析中,正确的是(C)

A.只闭合$S_1$时$,L_2$发光$,L_1$不发光$,A_2$测通过$L_2$的电流
B.只闭合$S_2$时$,L_1$发光$,L_2$不发光$,A_1$测通过$L_1$的电流
C.闭合$S_1、$$S_2$时$,L_1、$$L_2$并联$,A_2$测通过$L_2$的电流
D.闭合$S_1、$$S_2$时$,L_1、$$L_2$串联$,A_1、$$A_2$的示数相等

答案： C

7. 单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号是A,还有毫安(mA)、微安(μA),0.5 A = 500mA = $5×10^{5}$μA。

答案： 500 $5×10^{5}$

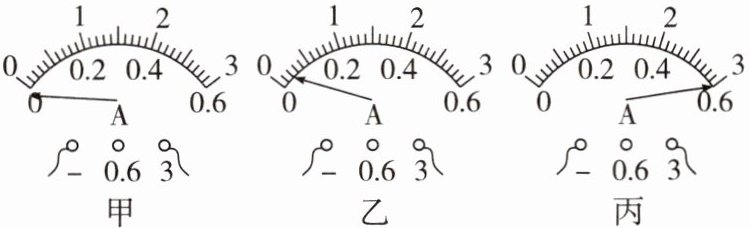

8. 如图所示为甲、乙、丙三位同学使用电流表时出现的问题,请分别写出造成这些现象的可能原因。

甲同学：电流表的正负接线柱接反了；乙同学：电流表所用的量程太大；丙同学：电流表所用的测量范围太小。

答案： 电流表的正负接线柱接反了 电流表所用的量程太大 电流表所用的测量范围太小

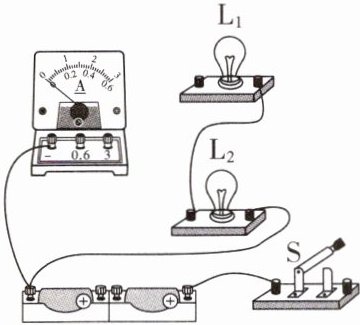

9.(2025遂宁期末)如图所示的电路,有两根导线尚未连接,请用笔画线代替导线补上。要求：①灯$L_1$和灯$L_2$并联；②电流表只测量灯$L_1$的电流。

答案：
如图所示

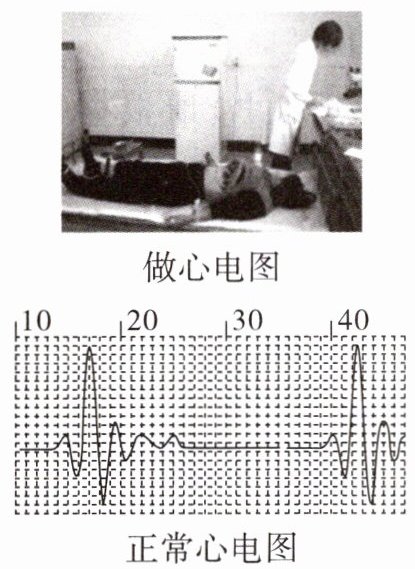

10.(2025广东惠州模拟)在人体的胸部和四肢连上电极,就可以在仪器上看到心电图,如图所示,则下列说法正确的是(A)


A.心电图表示心脏跳动产生的电流
B.心电图表示控制心脏跳动的电流
C.心电图表示连接胸部和四肢电极的电流
D.做心电图的仪器和人体的胸部和四肢是并联的

答案： A

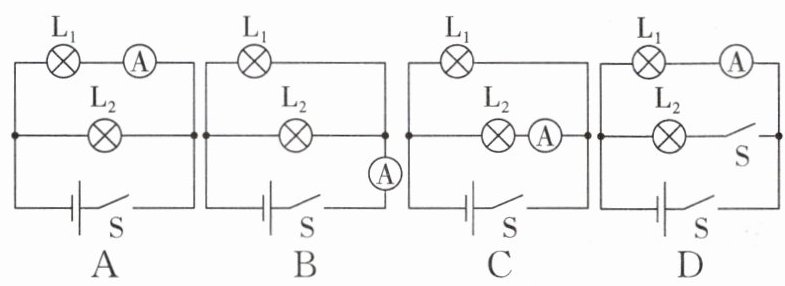

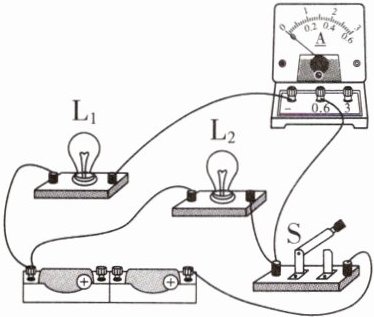

11.(2024济南期中)下列四个电路图与实物电路对应的是(A)


答案： A
