《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

变式2(2022台州)某次实验时,电表的接线和指针的位置如图所示,其示数为(A)

A.2.5V
B.12.5V
C.2.5A
D.12.5A

答案： A

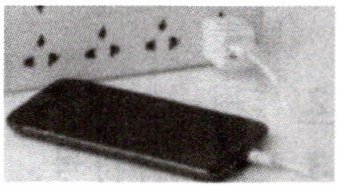

1. 如图所示,将手机充电器插入家庭电路的插座中,即可为手机充电。充电器为手机充电时的输出电压约为(B)


A.1.5V
B.5V
C.110V
D.220V

答案： B

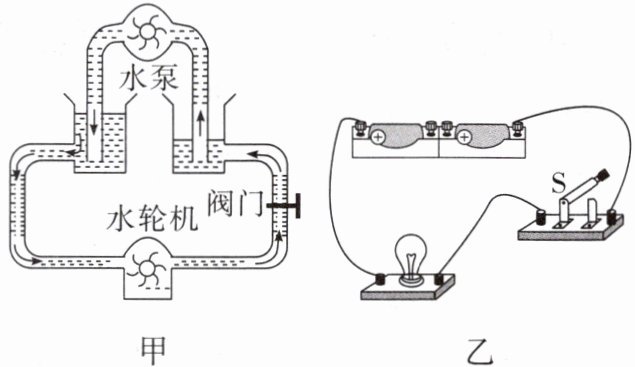

2.(2025黄石期末)在学习电学时,小明结合图甲、乙作出了以下类比,其中不合理的是(A)

A.电流类似于水流,方向从电池负极经用电器到正极
B.灯泡的作用类似于水轮机,有电流流过会发光
C.电源的作用类似于水泵,将其他形式的能转化为电能
D.开关类似于阀门,可以控制电路通断

答案： A

3. 下列关于电压的说法中,不正确的是(D)
A.电压是使电路中形成电流的原因
B.我国家庭电路的电压是220V
C.干电池、蓄电池都是提供电压的装置
D.电路两端有电压,电路中一定有电流

答案： D

4. 关于电压表的使用,下列说法中错误的是(D)
A.电压表要并联在被测电路两端
B.被测电压不能超过电压表的测量范围
C.电流从正接线柱流入电压表,从负接线柱流出
D.绝对不允许不经过用电器把电压表直接接在电源两极上

答案： D

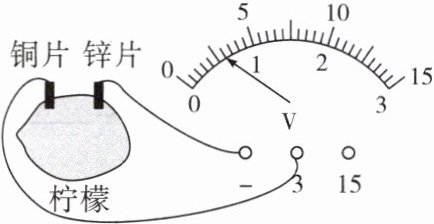

5.(2025济南莱芜区期末)用铜片和锌片作电极插入柠檬便可以制成一个水果电池。在如图所示的电路中,下列说法正确的是(A)

A.铜片相当于电源的正极
B.锌片相当于电源的正极
C.柠檬是电路中的用电器
D.此时电压表示数为3V

答案： A

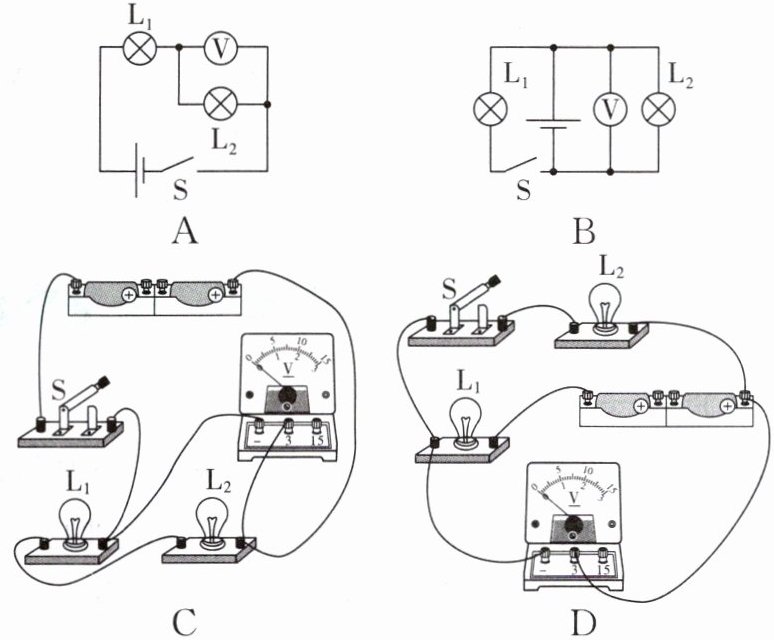

6.(2025武汉洪山区期末)闭合开关S,能用电压表正确测量灯泡$L_1$两端电压的电路是(B)

答案： B

7. 为纪念意大利物理学家伏特在电学方面的伟大贡献,用他的名字命名为电压的单位；一节新的干电池的电压约是1.5V。一节新铅蓄电池的电压为2V。发生闪电的云层间电压可达$10^3kV,$合计10⁶V。

答案： 伏特 1.5 2 10⁶

8.(2024内江)我国家用电冰箱,正常工作时的电压为220V；电冰箱内的压缩机和灯都能够独立工作,互不影响,则压缩机和灯之间的连接方式是并联(选填“串联”或“并联”)。

答案： 220 并联
