5. 如图所示的电路中,电源电压恒定,当开关 $S$ 闭合时,下列说法正确的是(A)

A.电压表示数不变,电流表示数变大
B.电压表示数变大,电流表示数变小
C.电压表示数不变,电流表示数变小
D.电压表示数变小,电流表示数变大

答案： A

6. 如图所示电路,电源电压不变,当开关 $S$ 由断开到闭合时,两电流表的读数将(A)

A.$A_{1}$ 不变,$A_{2}$ 变大
B.$A_{1}$ 变大,$A_{2}$ 变小
C.$A_{1}$ 不变,$A_{2}$ 变小
D.$A_{1}$ 变小,$A_{2}$ 不变

答案： A

7. (2024 重庆)如图所示电路,电源电压保持不变,$L_{1}$ 和 $L_{2}$ 是两个相同的小灯泡。先闭合开关 $S_{1}$,记录两电表示数；再闭合开关 $S_{2}$,电流表和电压表的示数变化情况是(C)

A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变

答案： C

8. (2024 成都七中月考)如图所示的电路中,电源电压不变,开关 $S$ 处于闭合状态。在开关 $S_{1}$ 由断开到闭合的过程中,电路中电流表、电压表的示数将分别(A)

A.变大、变大
B.变小、变小
C.变小、变大
D.变大、变小

答案： A

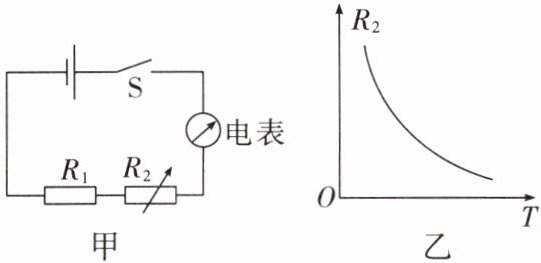

9. (2025 成都金牛区期末)小明有一个可以显示水温的“智能水杯”。为了研究“智能水杯”内部的电路,小明设计了如图甲所示的电路来模拟“智能水杯”的功能。其中 $R_{1}$ 为定值电阻,热敏电阻 $R_{2}$ 的阻值随温度的变化关系如图乙所示,电源电压不变,图甲中电表的示数可以反映温度的高低。当热敏电阻的温度升高时(A)

A.定值电阻两端的电压变大
B.热敏电阻两端的电压不变
C.热敏电阻的阻值变大
D.图中电表示数变小

答案： A

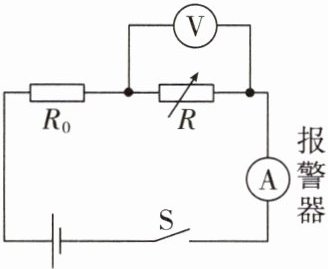

10. 电梯超载容易引发安全隐患,如图所示为超载报警电路简图。电源电压恒定不变,$R_{0}$ 为保护电阻,$R$ 为压敏电阻,阻值大小随电梯内压力增大而减小,电流表的示数超过临界值就会自动报警。电梯正常工作,当有人进入电梯后,则(C)

A.电流表示数减小
B.电压表示数增大
C.电压表与电流表示数之比减小
D.因为电阻 $R_{0}$ 是定值电阻,所以它的电压和电流不变

答案： C
