《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

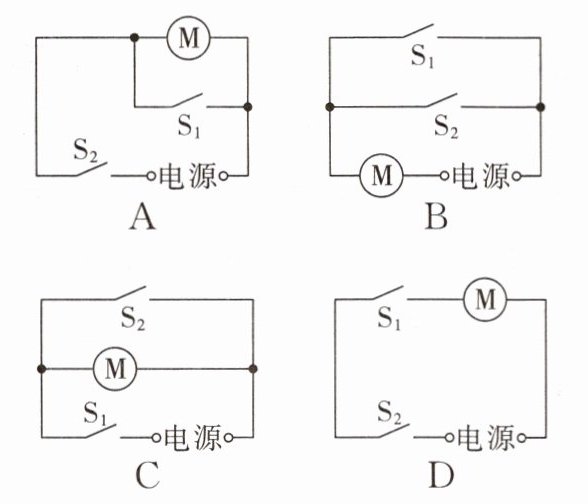

2.(2025 山东模拟)某同学家的智能电动窗帘,既可通过语音开关控制,也可轻拉窗帘激活“触控”开关控制。若用$ S_1 $表示语音开关$,S_2 $表示“触控”开关,下列电路设计符合要求的是(B)

答案： B

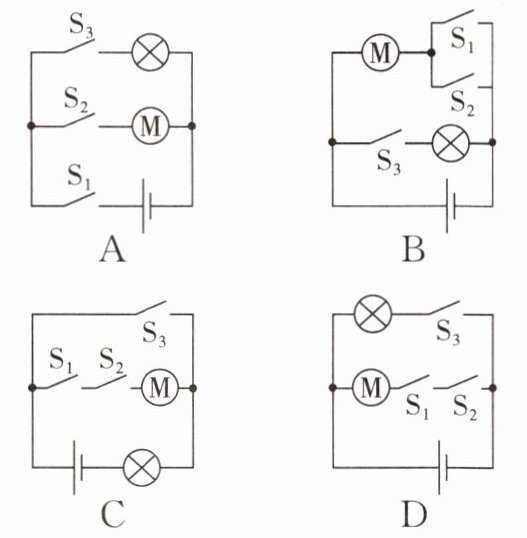

3.(2024 泸州合江县期中)如图所示,为方便购物者购买,生活中多处都设有自动售货机。可通过手机扫码(闭合$ S_1)$或投币(闭合$ S_2),$启动电动机完成自动售货；在光线较暗时光控开关$ S_3 $自动闭合,接通灯泡照明。下列电路设计符合要求的是(B)

答案： B

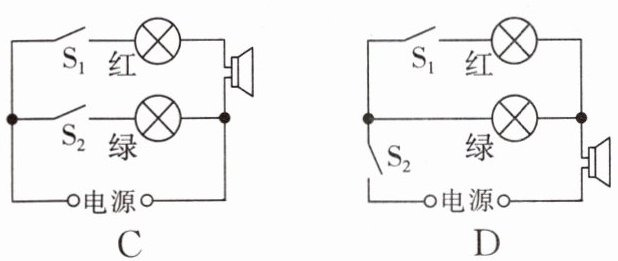

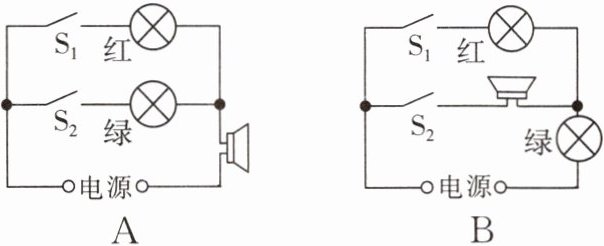

4. 某比赛中用到了抢答器,其原理是：任意一位选手按下抢答键时显示屏亮灯(红灯或绿灯)同时扬声器发出声音。下列电路设计符合要求的是(A)


答案： A

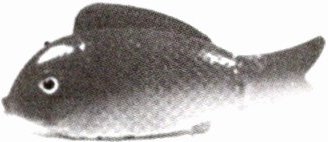

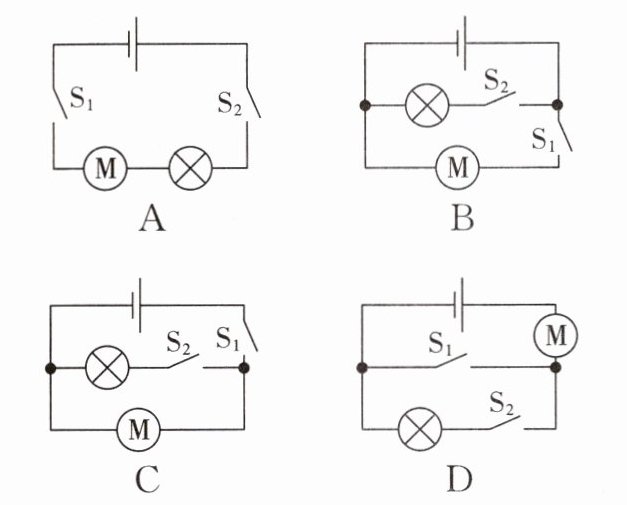

5.(2024 成都期中)有一种电动玩具鱼(如图所示)内部电路主要由电源、小型电动机和小灯泡构成。白天开关$ S_1 $闭合$,S_2 $断开时,只有电动机工作,玩具鱼将会游动；晚上开关$ S_1 $和$ S_2 $都闭合时,电动机和灯泡都工作,玩具鱼既游动又发光；不玩时,只需将$ S_1 $断开。下列电路设计符合这种要求的是(C)

答案： C

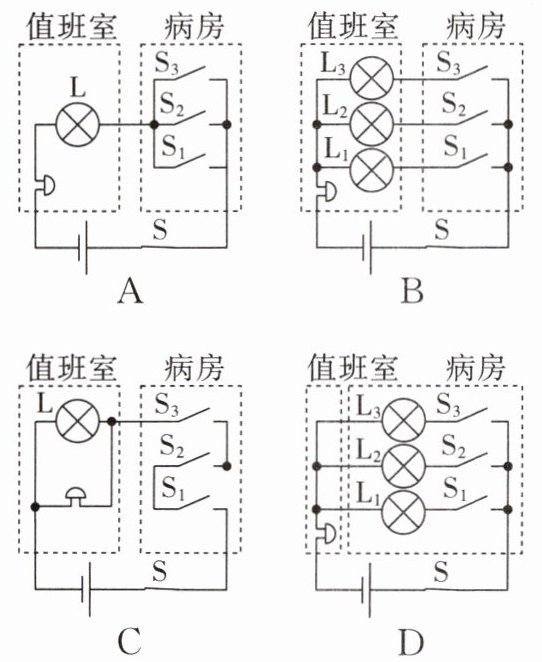

6. 实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关,就能及时通知值班室里的护士,下列设计方案最合理的是(B)

答案： B
