《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

一、由实物图画电路图

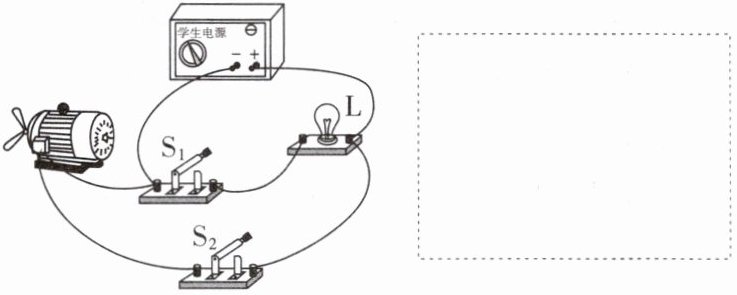

画一画：如图所示,根据实物连接图,在虚线框内画出对应的电路图。

[注意]根据实物电路画电路图,各元件之间的顺序及开关的开闭状态都是相对应的。下面根据电路图连接实物电路图也是如此。

答案：

二、由电路图画实物图

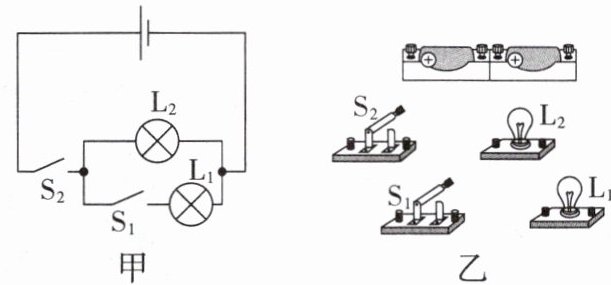

连一连：请根据图甲电路图,连接好图乙实物电路。

答案： 实物电路连接方式：
1. 电源正极 → 分支点
分支1：S₂ → L₂ → 电源负极
分支2：S₁ → L₁ → 电源负极
2. 具体连接点：
电池组正极与S₁、S₂的输入端连接
S₁输出端与L₁输入端连接
S₂输出端与L₂输入端连接
L₁和L₂的输出端共同连接到电池组负极
（注：此为并联电路，S₁控制L₁，S₂控制L₂，两灯泡独立工作）

三、集成电路
1. 组合电路：通过串联和并联组合的方式连接而成的电路,称为组合电路。
2. 集成电路：将许多电子元件构接在单晶片上的电路。

答案： 1.组合　2.单晶片

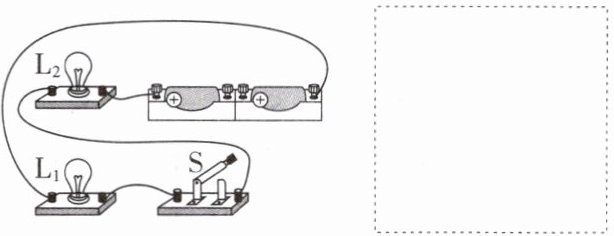

典例1(2024成都邛崃市期中)根据实物,在虚线框内画出对应的电路图。

根据实物图画对应电路图的步骤
①根据电流方向确定电流的所有路径,判断电路的连接方式；②若为并联,需要确定干路、支路,电流每次都经过的那部分为干路,电流只经过一次的那部分为支路；③画出对应的电路图。

答案：
如图所示　　　　　　　　

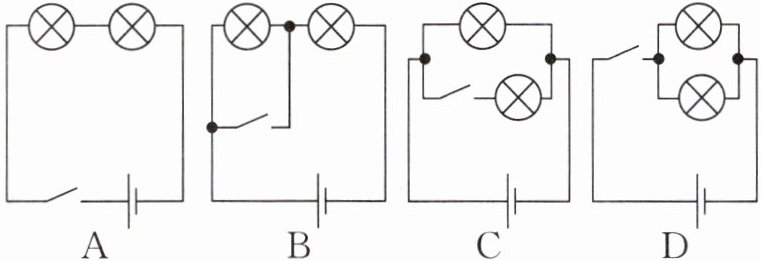

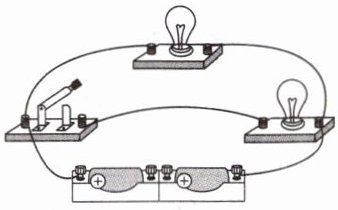

变式1如图所示,当开关闭合时,两只小灯泡能同时发光。下列四个电路与实物图对应正确的是(C)

答案： C

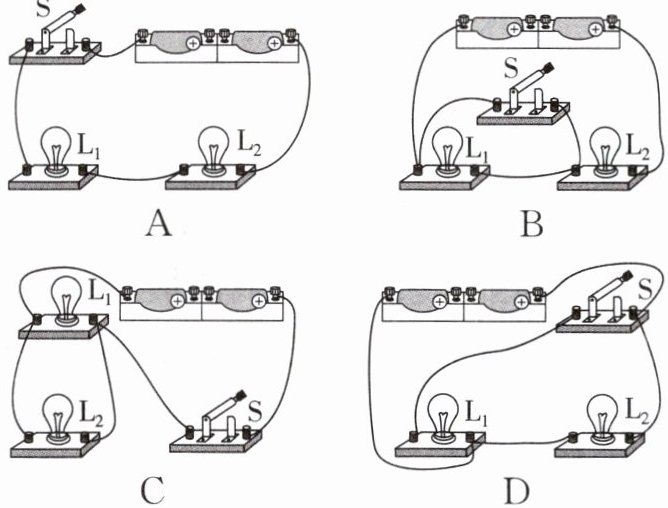

典例2为探究电路特点,实验小组的同学设计了如图所示的电路图,下列是小组的同学连接的实物电路,与电路图对应正确的是(C)


根据电路图连接实物图时的技巧
电流流向法,可以从电源的正极出发,沿着电流的方向逐个连接实物,直至连到电源的负极。注意事项：①电路元件的顺序不能颠倒；②连线不能交叉；③连线最好用流畅的曲线；④最好使用铅笔画线,便于修改。

答案： C
