《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

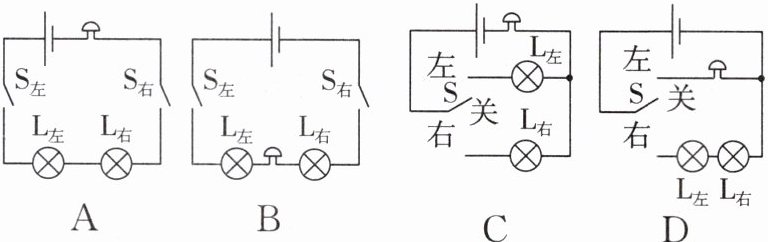

6. 新国标电动车上装有转向灯和蜂鸣器,开关拨至“左”,左转向灯亮、蜂鸣器响；开关拨至“右”,右转向灯亮、蜂鸣器响；左、右转向灯不能同时亮。下列电路图设计合理的是(C)

答案： C

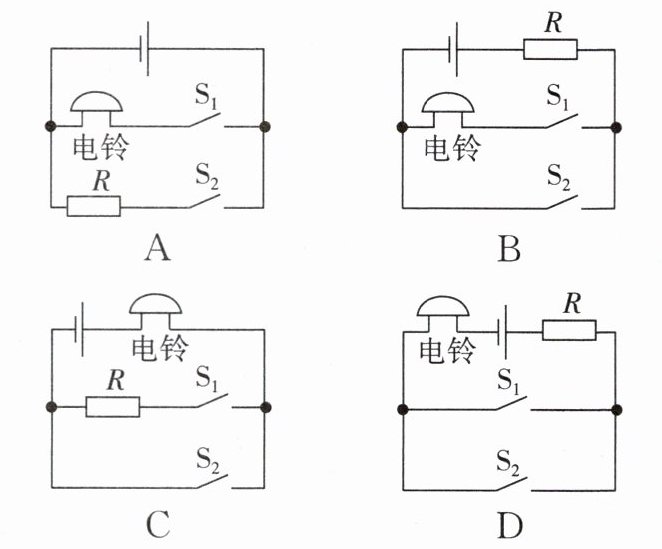

7. 细心的圆圆同学注意到自家汽车上设有安全带未系提示系统。当他坐在座椅上时,座椅下的开关 $ S_1 $ 闭合,若未系安全带,安全带控制开关 $ S_2 $ 断开,车上的电铃会发出警报声；若系上安全带,安全带控制开关 $ S_2 $ 闭合,警报声消失。下列按要求设计的电路图最合理的是(—$□$—为保护电路的元件)(B)

答案： B

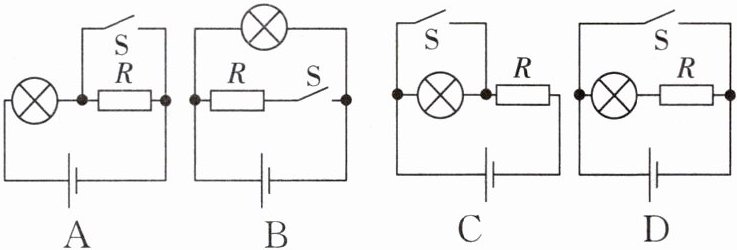

8. 为了安全,汽车行驶时驾驶员必须系好安全带。当系好安全带时,相当于闭合开关,指示灯不亮；未系好安全带时,相当于断开开关,指示灯发光。下列符合上述要求的正确电路图是(C)

答案： C

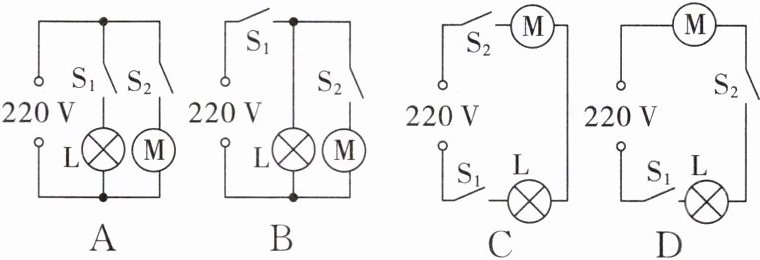

9. (2024 无锡)电冰箱冷藏室中的照明灯 $ L $ 由门控开关 $ S_1 $ 控制,压缩机(电动机)由温控开关 $ S_2 $ 控制,要求照明灯和压缩机既能单独工作又能同时工作,下列电路中符合上述特点的是(A)

答案： A

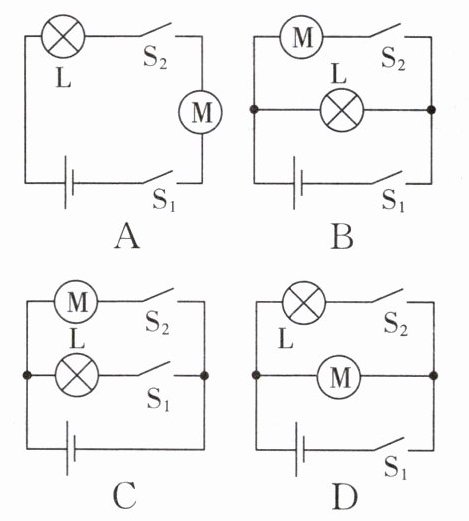

10. (2024 南充)某校科创小组为“共享助力车”的安全头盔设计以下方案：扫码成功后开关 $ S_1 $ 闭合,指示灯 $ L $ 亮；从车头取出头盔并戴上后,头盔内遥控设备遥控 $ S_2 $ 闭合,电动机通电工作；扫码且戴头盔才能骑行。下列电路符合以上设计要求的是(B)

答案： B
