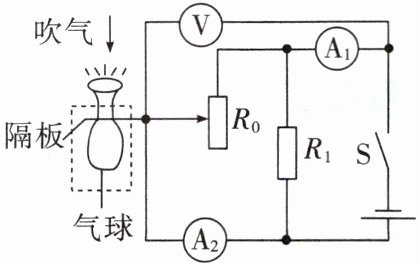

例1 创新设计 (2024 德阳)2024 年 3 月,德阳市青少年科技创新代表队在第 38 届四川省青少年科技创新大赛中取得优异成绩。如图所示是本次大赛我市青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小；$ R_0 $ 为滑动变阻器,$ R_1 $ 为定值电阻,电压表、电流表为理想电表,电源电压保持不变。现闭合开关 $ S $,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器 $ R_0 $ 接入电路的阻值变小,下列说法正确的是(D)

A. 电压表的示数不变,电流表 $ A_1 $ 的示数变小
B. 电压表的示数不变,电流表 $ A_2 $ 的示数变小
C. 电压表的示数变小,电流表 $ A_1 $ 的示数变大
D. 电流表 $ A_1 $ 的示数变大,电流表 $ A_2 $ 的示数变大
动态电路分析中的“两分析”
(1) 根据滑片的移动、开关的通断以及敏感电阻的变化分析电路及电阻变化情况。
(2) 根据串、并联电路的电流、电压规律并结合欧姆定律分析相关问题。

答案： D

1. (2024 巴中)如图所示电路,电源电压不变,闭合开关 $ S $,滑动变阻器滑片逐渐向左移动。下列说法正确的是(D)

A.电压表示数增大
B.电流表示数减小
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变小

答案： D
