《2025年初中同步学习导与练导学探究案九年级物理全一册教科版》

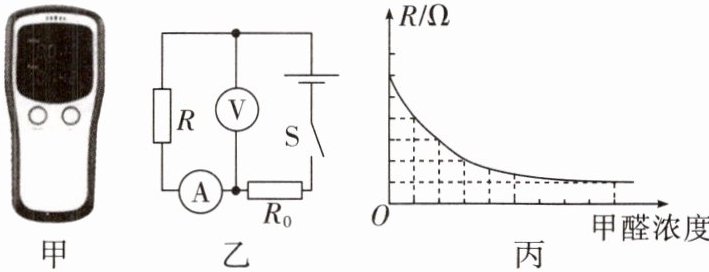

11. (2025 成都武侯区期末)如图甲所示的家用甲醛检测仪具有多项数据检测性能。如图乙所示,小江画出了这个仪器的模拟电路图,电源电压恒定不变,$R_{0}$ 为定值电阻,$R$ 为气敏电阻,其阻值随甲醛浓度变化的曲线如图丙所示。下列说法正确的是(B)

A.甲醛浓度减小时,电流表的示数将变大
B.甲醛浓度增大时,电压表的示数将变小
C.甲醛浓度减小时,电压表与电流表的比值将变小
D.甲醛浓度增大时,电压表与电流表的比值将不变

答案： B

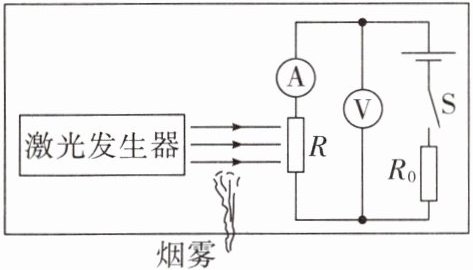

12. 如图所示是列车上烟雾报警器的简化原理图。内装有一个激光发生器及带有一个光敏电阻 $R$ 的电路,其中电源电压恒定,$R_{0}$ 为定值电阻。有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法正确的是(C)

A.光敏电阻 $R$ 的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越小
C.烟雾越浓,电压表示数越小
D.若要提高警报灵敏度,可以适当增大 $R_{0}$ 的阻值

答案： C

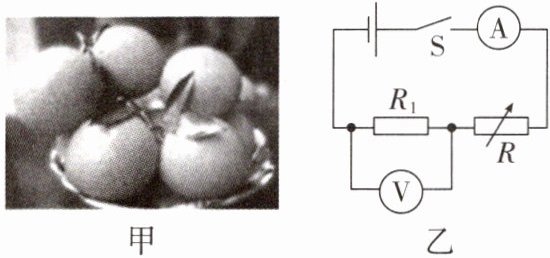

13. (2024 遂宁射洪期中)赣南脐橙名扬海内外,果农用石墨烯制成的甜敏电阻检测脐橙含的糖量,甜敏电阻的阻值随含糖量的升高而增大。如图所示是检测脐橙含糖量的电路,电源电压不变。将甜敏电阻 $R$ 附着在切开的脐橙上,当脐橙含糖量升高时(D)

A.电流表示数增大,甜敏电阻 $R$ 值减小
B.电压表示数减小,甜敏电阻 $R$ 值减小
C.电流表示数减小,电压表示数增大
D.电流表和电压表的示数都减小

答案： D
